R&S®NPA 功率分析仪
紧凑型一体化仪器，单机满足所有需求
主要特点
  • 功率测量范围：50 µW 至 12 kW
  • 频率带宽：DC 至 100 kHz
  • 采样率：500 ksample/s
  • 支持三种可切换的峰值因子
  • 采用最新的罗德与施瓦茨设计，支持设备内图形化分析和一致性评估
仪器接口

  • USB:

    使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。

  • TCP-IP:

    该仪器配备了以太网接口。通过该接口可以连接到局域网 (LAN)。

  • IEEE-488:

    该仪器配备了IEEE-488接口 (也称为通用接口总线 (GPIB))。该总线被广泛用于控制实验室内的仪器。

  • USB闪存盘:

    仪器配备通用串行总线 (USB) 上行接口，用于连接USB闪存盘。

  • 屏幕:

    可在幕综合显示屏上 (3.5 inch 至 12.1 inch) 上显示设置和结果等。

特性优点
规格
电气参数
模拟带宽
DC至100kHz
频率精度
0.1%读数
基本精度
0.05%读数
采样频率
500kHz
输入阻抗
2MΩ
电流测量范围
1mA至20A
电压测量范围
1mV至600V
功率测量范围
取决于电压和电流范围组合
50μW至12kW
显示屏和接口
显示分辨率
5位，每秒更新10次
远程控制接口：标配
所有型号
USB-TMC、USB-CDC（虚拟COM）、LAN
远程控制接口：可选
R&S®NPA501-G、R&S®NPA701-G
IEEE-488(GPIB)
显示屏
320像素×240像素（QVGA彩色）
特殊功能
基础
所有型号

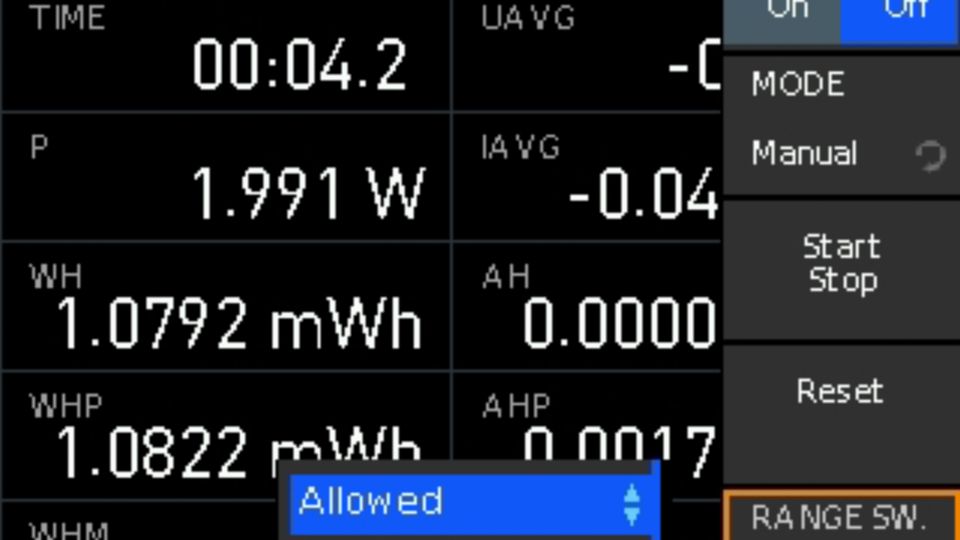

有功功率、视在功率、无功功率、lambda功率因数、相移、频率、电压（RMS和平均值）、电流（RMS和平均值）、总谐波失真、能量、数据记录
图形显示
R&S®NPA501(-G)、R&S®NPA701(-G)

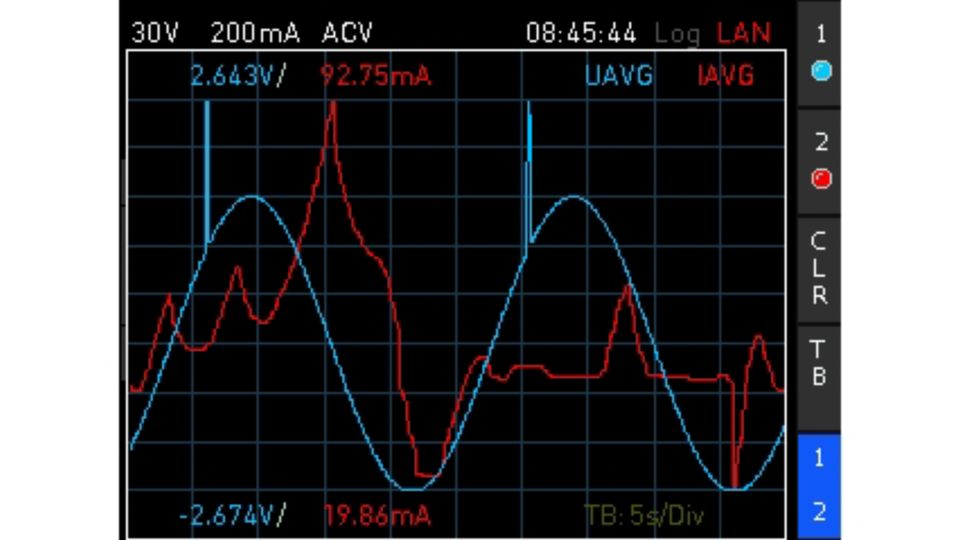

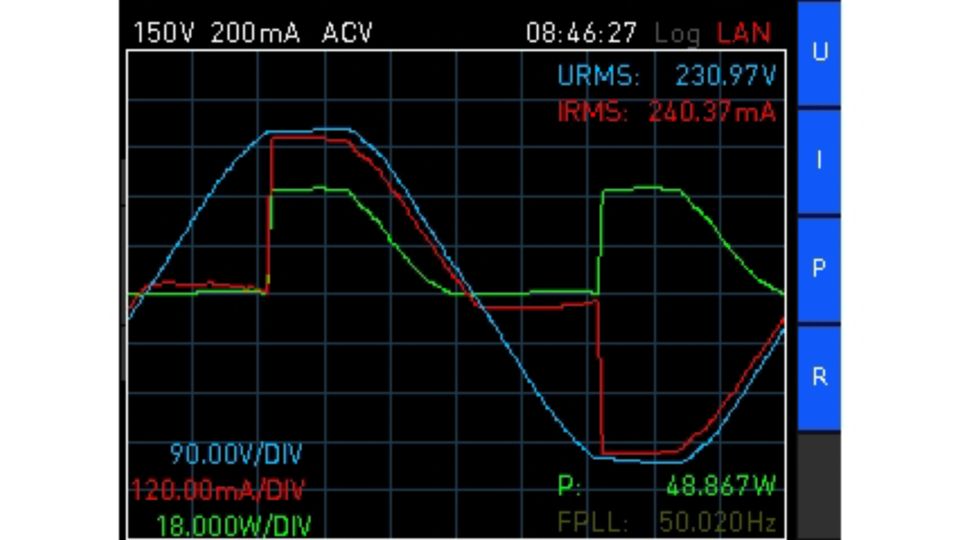

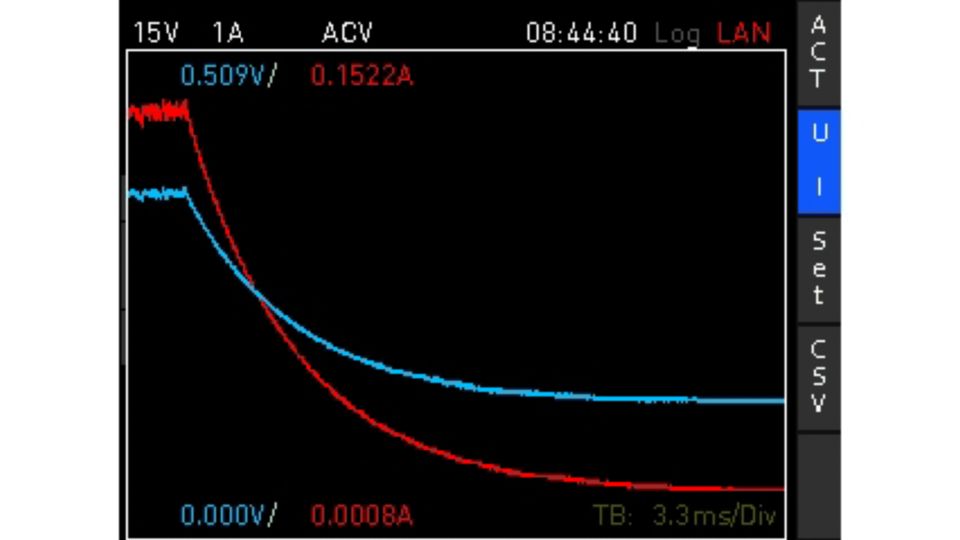

趋势图模式、浪涌模式、谐波模式、波形模式
理想
R&S®NPA501(-G)、R&S®NPA701(-G)
限值测试、外部探头和分流器输入、模拟输入和输出、数字输入和输出、最小与最大电压、电流和功率
一致性评估
R&S®NPA701(-G)
标准：IEC62301、EN50564、EN61000-3-2
通用数据
额定电源电压和频率范围
交流
在50Hz至60Hz条件下为100V至115V/230V
额定功率
35W（测量值）
操作温度范围
+5°C至+40°C
尺寸
222mm×97mm×291mm
(8.74in×3.82in×11.5in)
重量
约3.25kg(7.16lb)
同系列型号
型号
描述
频率范围
功率测量范围
测量功能
R&S®NPA101
功率计
DC至100kHz
50µW-12kW
Basic
R&S®NPA501
功率分析仪
DC至100kHz
50µW-12kW
Basic,advanced,graphical
R&S®NPA701
一致性测试仪
DC至100kHz
50µW-12kW
Basic,advanced,graphical,in-devicecomplianceevaluation
R&S®NPA501-G
功率分析仪，包括IEEE-488(GPIB)
DC至100kHz
50µW-12kW
Basic,advanced,graphical
R&S®NPA701-G
一致性测试仪，包括IEEE-488(GPIB)
DC至100kHz
50µW-12kW
Basic,advanced,graphical,in-devicecomplianceevaluation
选件
插座适配器
产品 描述

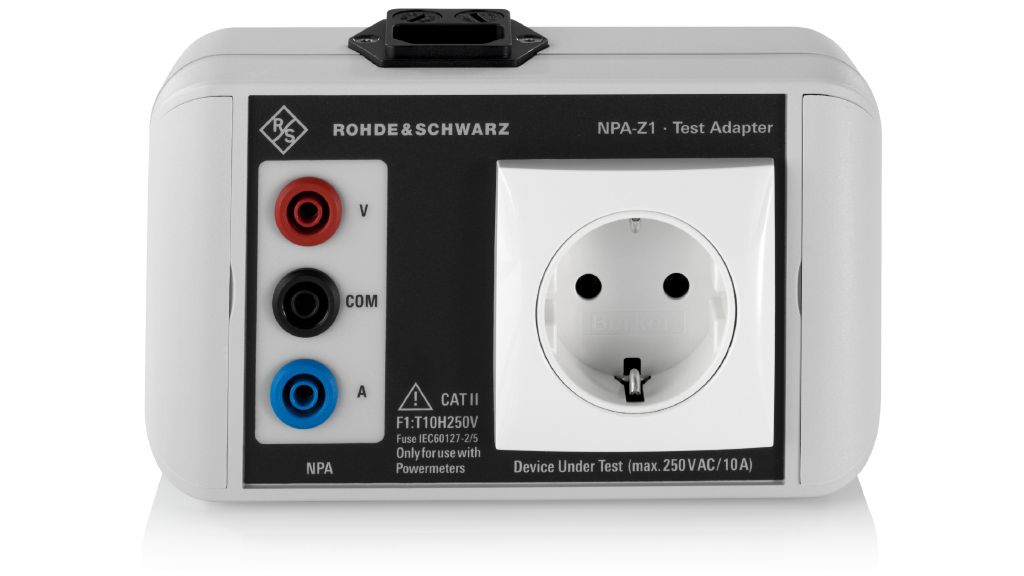

R&S®NPA-Z1
订单号码3657.8911.02
电源适配器，欧盟版本

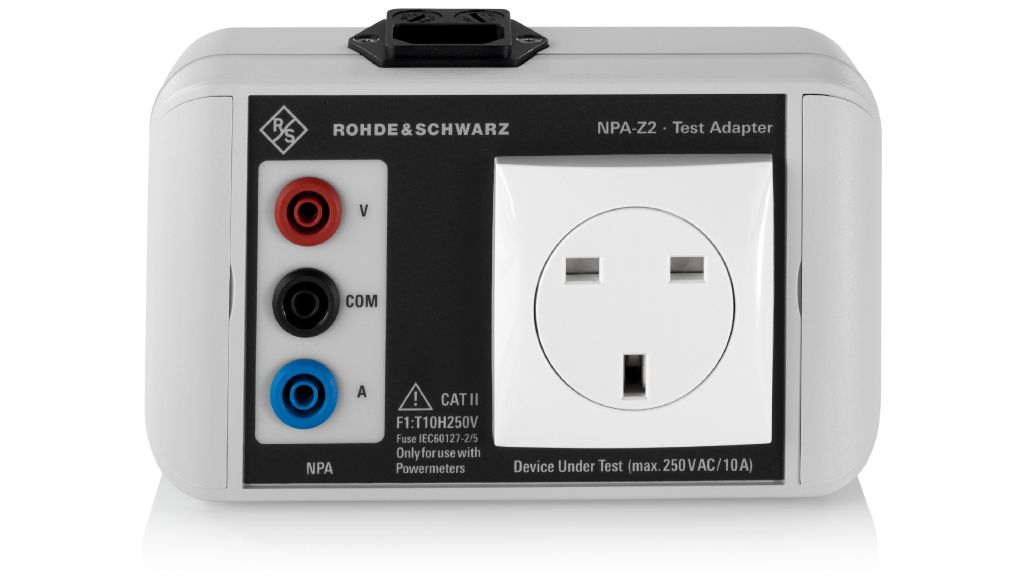

R&S®NPA-Z2
订单号码3657.8911.03
电源适配器，英国版本

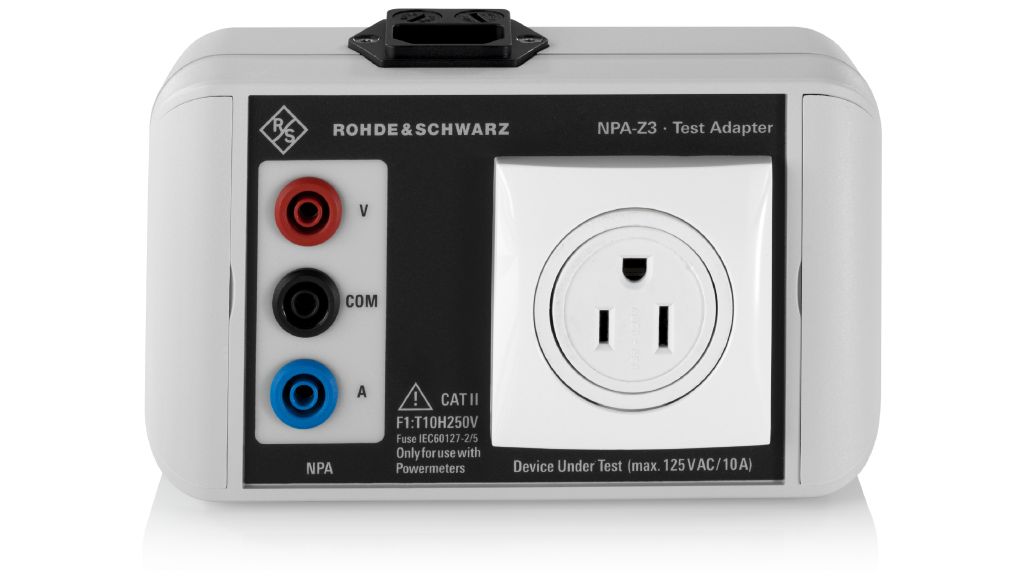

R&S®NPA-Z3
订单号码3657.8911.04
电源适配器，美国版本
R&S®NPA-Z4
订单号码3657.8911.05
电源适配器，中国/澳大利亚版本
电流探头
产品 描述

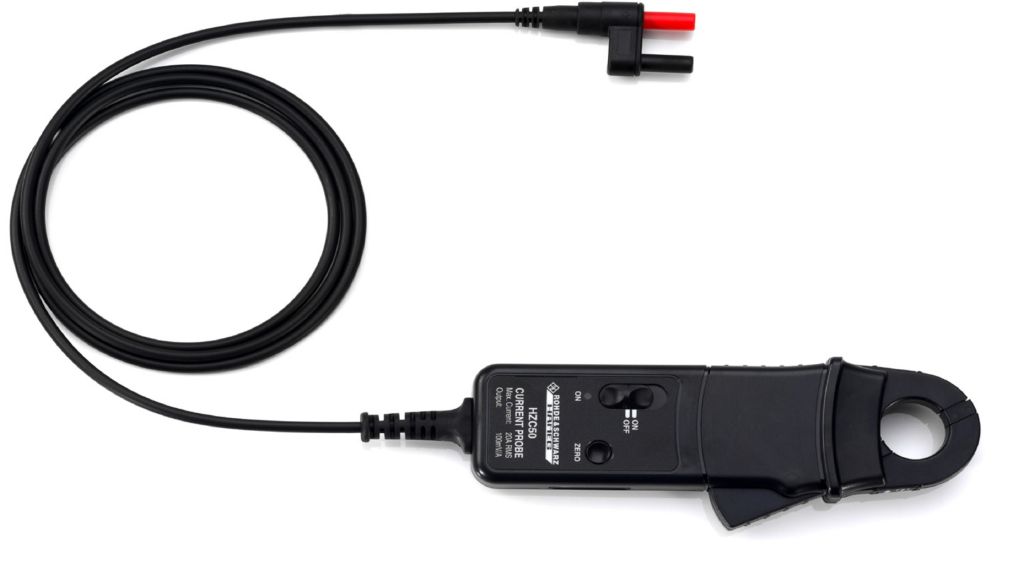

R&S®HZC50
订单号码3622.4690.02
交流/直流电流探头，30A，4mm连接器

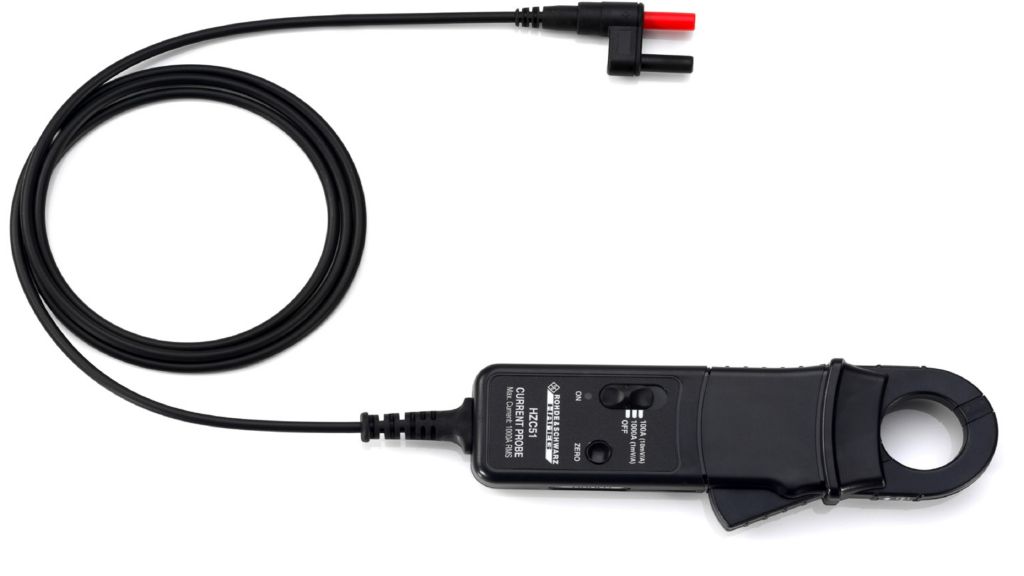

R&S®HZC51
订单号码3622.4684.02
交流/直流电流探头，1000A，4mm连接器
机架安装套件
产品 描述
R&S®HZC95
订单号码5800.2054.02
19"机架适配器，2HU，适用于R&S®NGE100B/NGC100/NPA和R&S®HMC系列
