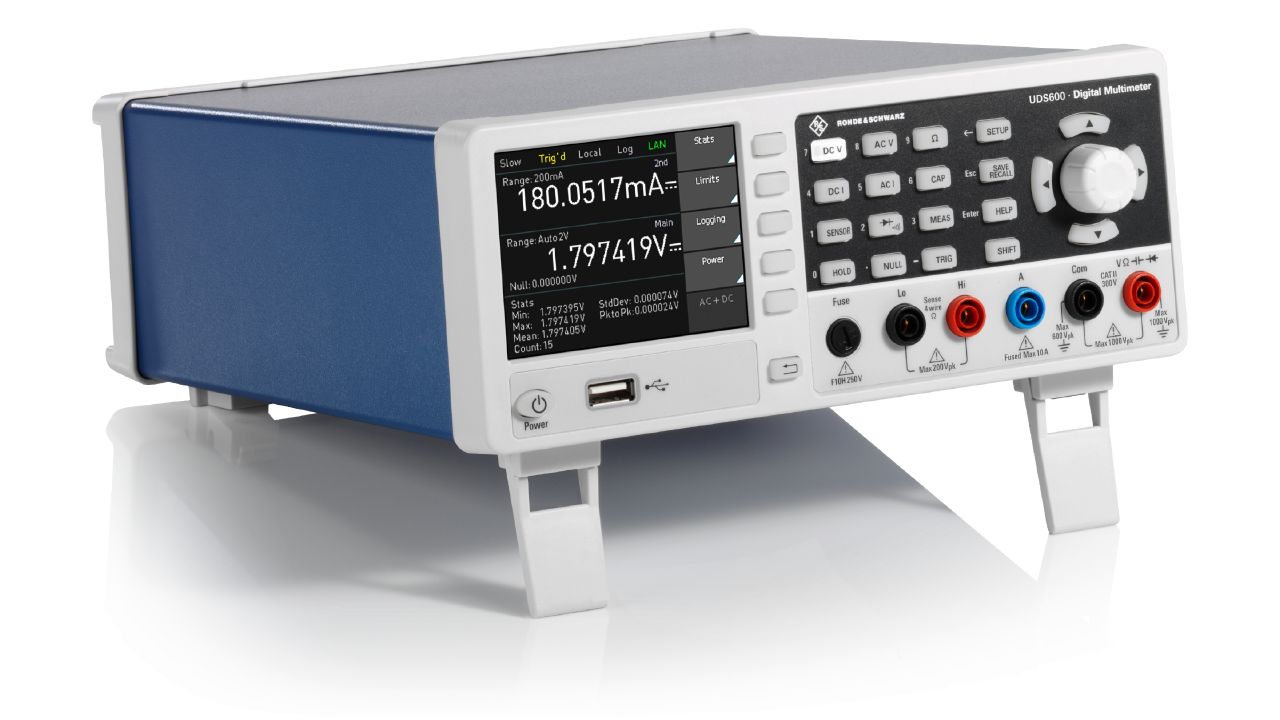

R&S®UDS数字万用表
追求精准，简化操作
主要特点
  • 测量范围：DC至100 kHz
  • 分辨率位数：最高6½位
  • DC基本精度：0.0075%
  • 最多200个读数/秒
  • 测量功能：基础功能、数学运算功能
  • 分辨率：100 nV，10 nA，0.1 mΩ，0.1 pF，1 Hz，0.1°C

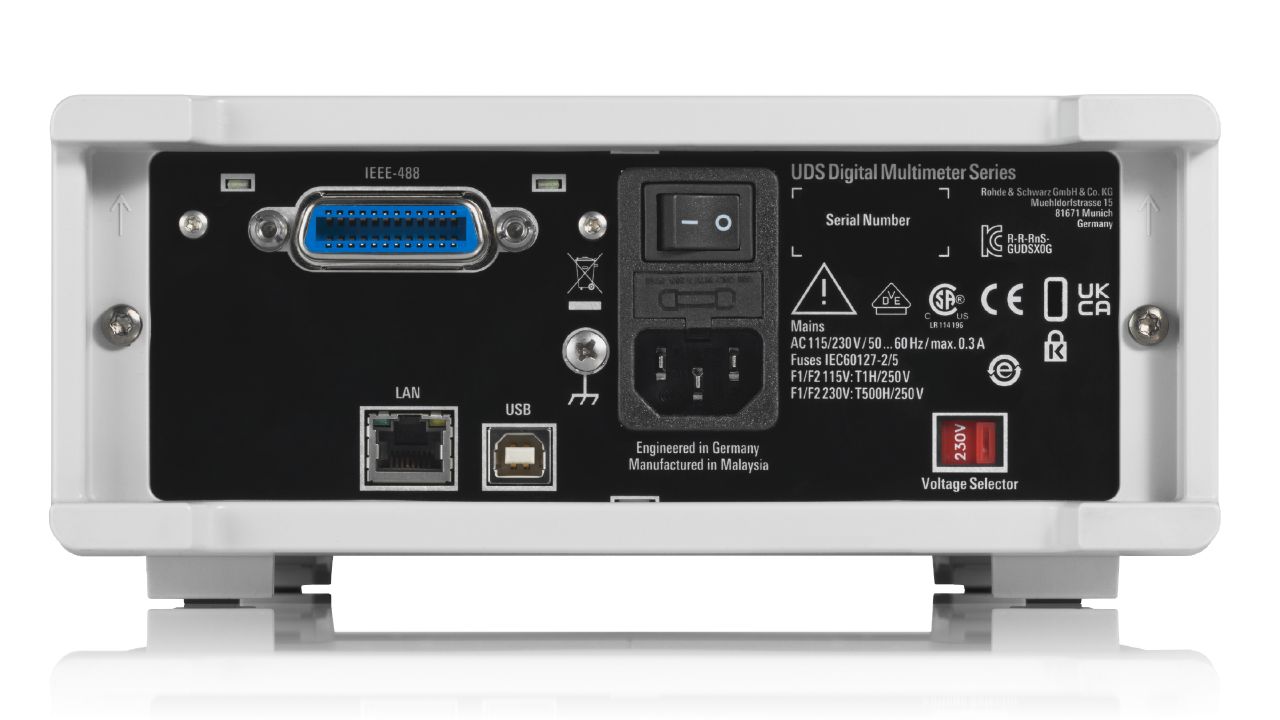

仪器接口

  • USB:

    使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。

  • TCP-IP:

    该仪器配备了以太网接口。通过该接口可以连接到局域网 (LAN)。

  • IEEE-488:

    该仪器配备了IEEE-488接口 (也称为通用接口总线 (GPIB))。该总线被广泛用于控制实验室内的仪器。

  • USB闪存盘:

    仪器配备通用串行总线 (USB) 上行接口，用于连接USB闪存盘。

  • 屏幕:

    可在综合显示屏幕上 (3.5 inch 至 15.6 inch) 上显示设置和结果等。

特性优点
规格
电气规格
模拟带宽
DCto100kHz
基本直流精度
R&S®UDS500;R&S®UDS600
0.015%;0.0075%
显示位数
R&S®UDS500;R&S®UDS600
5.5;6.5
最大读取速率
200读数/秒
分辨率
R&S®UDS500;R&S®UDS600
1μV，100nA，1mΩ，1pF，1Hz，0.1°C;100nV，10nA，0.1mΩ，0.1pF，1Hz，0.1°C
直流电压测量范围
200mV至1000V
交流电压测量范围
200mV至750V（有效值）
直流电压测量范围
20mA至10A
交流电流测量范围
20mA至10A
电阻测量范围
200Ω到250MΩ
电容测量范围
5nF到500μF
二极管测试电压
2.4V
保护功能
内部分流器过载时自动关断
20A保险丝
特殊功能
测量功能
直流电压、直流电流、真有效值、交流电压和交流电流、频率、二线制和四线制电阻、电容、通断测试、二极管测试、温度、功率
数学功能

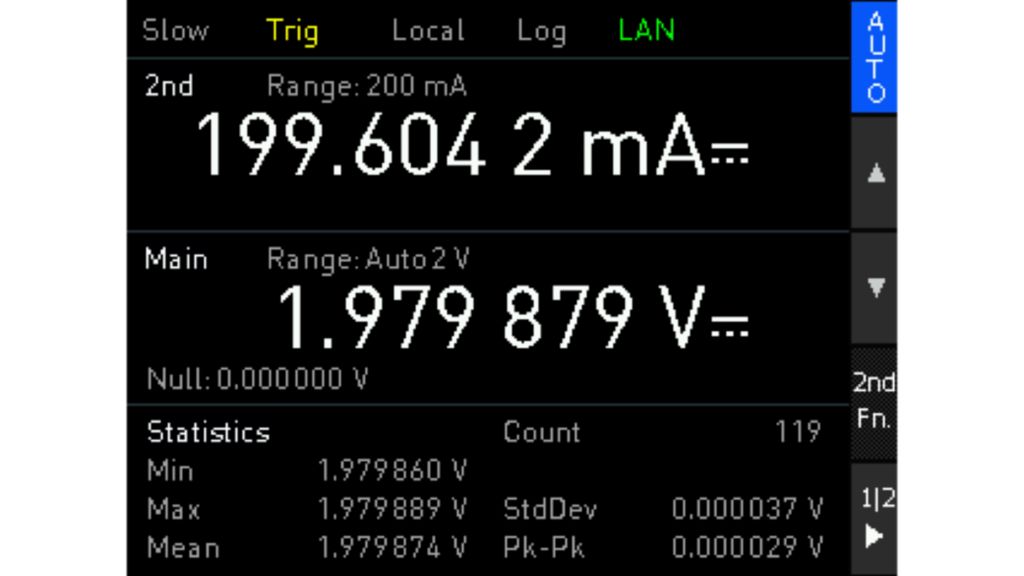

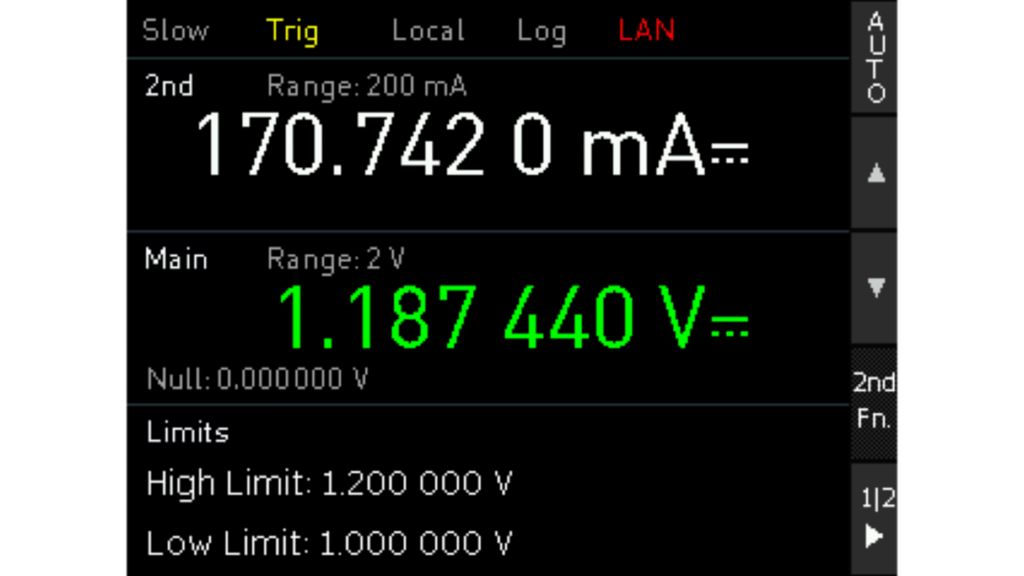

极限测试、最小/最大值、平均值、偏移、直流功率、dB、dBm
显示和接口
显示器
3.5英寸/QVGA（彩色）
显示分辨率
R&S®UDS500;R&S®UDS600
51/2位数字，每秒10次更新;61/2位数字，每秒10次更新
远程控制接口：标准配置
所有型号
USB-TMC、USB-CDC（虚拟COM）、LAN
远程控制接口：可选配置
R&S®UDS500-G，R&s®UDS600-G
IEEE-488(GPIB)
同系列型号
型号
位数
DC精度
分辨率
接口
R&S®UDS500
5½
0.015%
1μV,0.1μA,1mΩ,1pF,0.1°C
USB,LAN
R&S®UDS600
6½
0.0075%
0.1μV,0.01μA,0.1mΩ,0.1pF,0.1°C
USB,LAN
R&S®UDS500-G
5½
0.015%
1μV,0.1μA,1mΩ,1pF,0.1°C
USB,LAN,GPIB
R&S®UDS600-G
6½
0.0075%
0.1μV,0.01μA,0.1mΩ,0.1pF,0.1°C
USB,LAN,GPIB
选件
测试电缆
产品 描述
R&S®HZ10B
订单号码3594.6301.02
SiliconTestLead

bananatobanana,1m(setof5,blue)
R&S®HZ10R
订单号码3594.3860.02
SiliconTestLead

bananatobanana,1m(setof5,red)
R&S®HZ10R
订单号码3594.3860.02
SiliconTestLead

bananatobanana,1m(setof5,black)

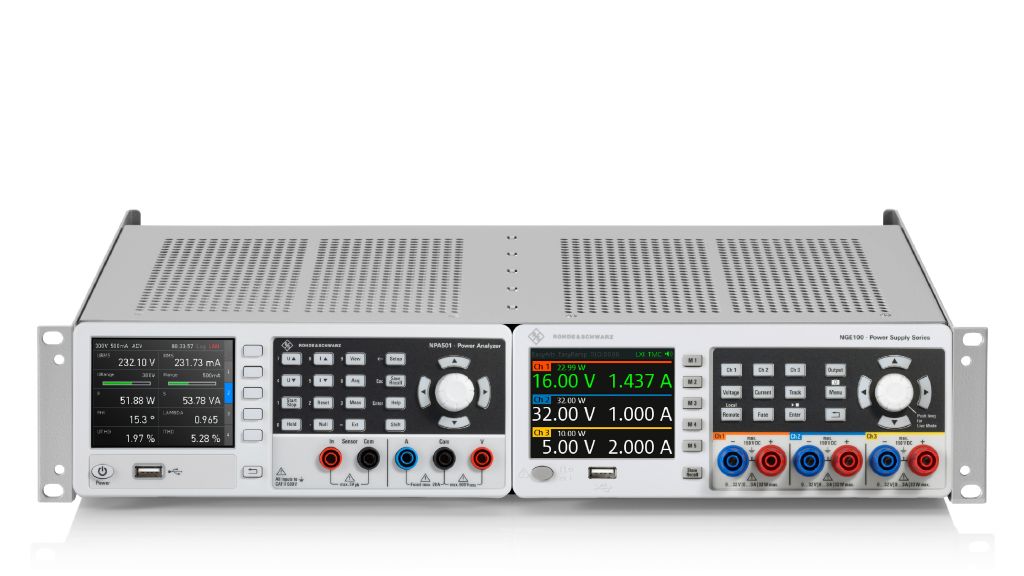

机架安装套件
产品 描述
R&S®HZC95
订单号码5800.2054.02
9"rackadapter,2HU,forR&S®NGE100B/NGC100/NPAandR&S®HMCseries
