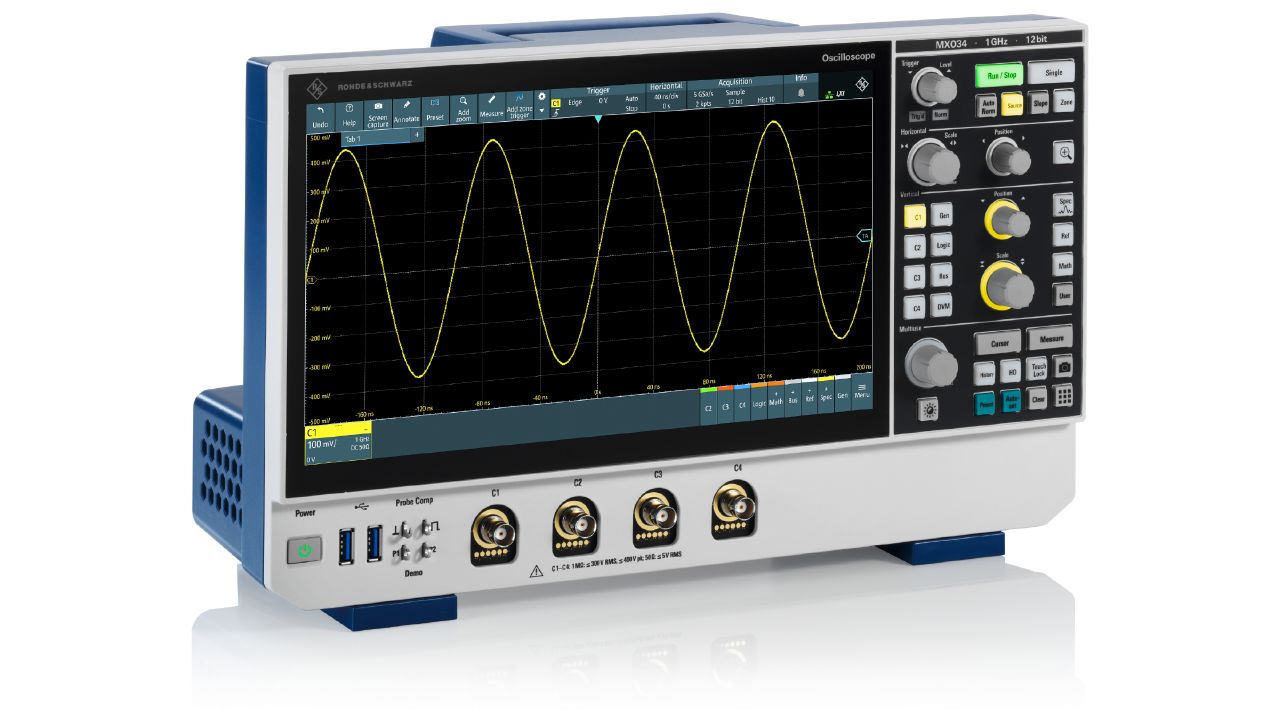

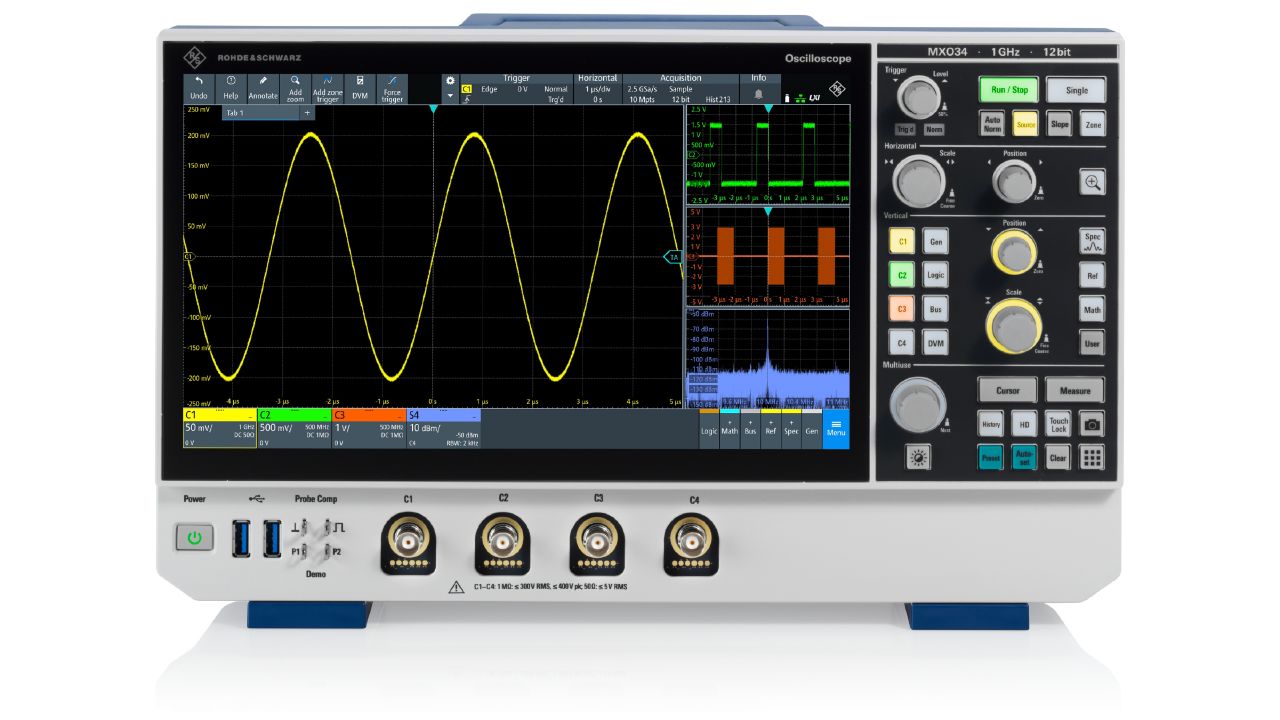

R&S®MXO 3 示波器
新一代示波器：快速。精准。紧凑。
目标应用
  • EMI调试
  • 串行总线分析
  • 电源分析
  • 电源完整性
主要特点
  • 100 MHz 至 1 GHz 带宽，性能无与伦比
  • 全球首屈一指的示波器，450 万波形/秒，最高 99% 的实时采集率
  • 业内出众的系统架构：12 位 ADC 和 18 位 HD 模式

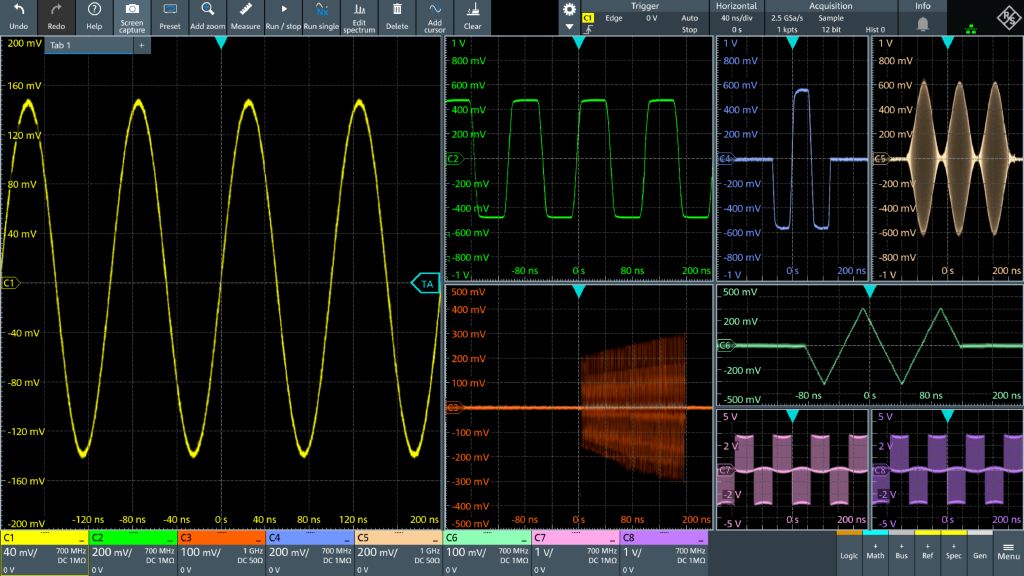

  • 紧凑型八通道示波器，兼具 MSO、信号发生器和 11.6" 大显示屏
  • 独立的时频域设置，速率高达 50 000 FFTs/s
R&S®MXO 3 系列在小巧机身中蕴含强大性能。尽享优越性能，快速轻松地深入掌握被测设备的工作特性。示波器基于新一代 MXO 技术，在紧凑机身中实现快速准确的测量性能。

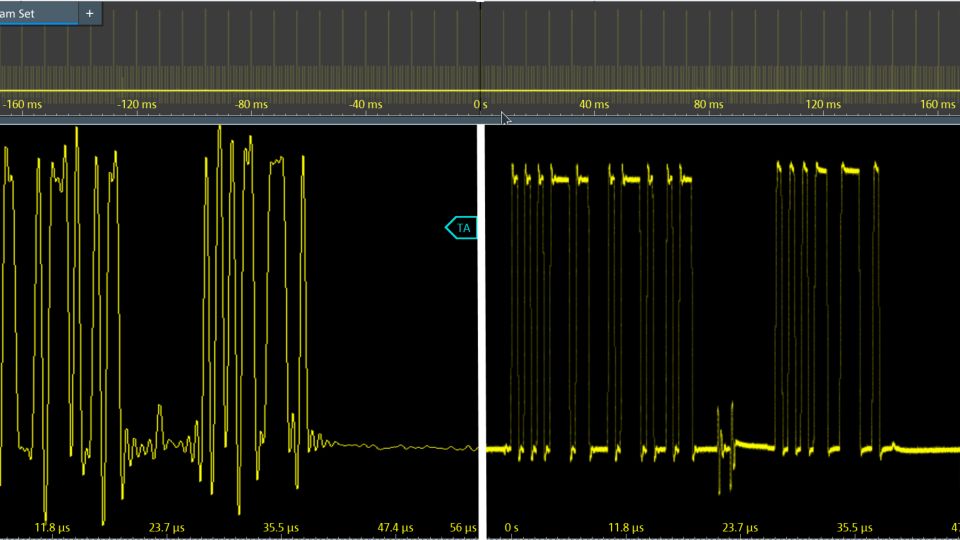

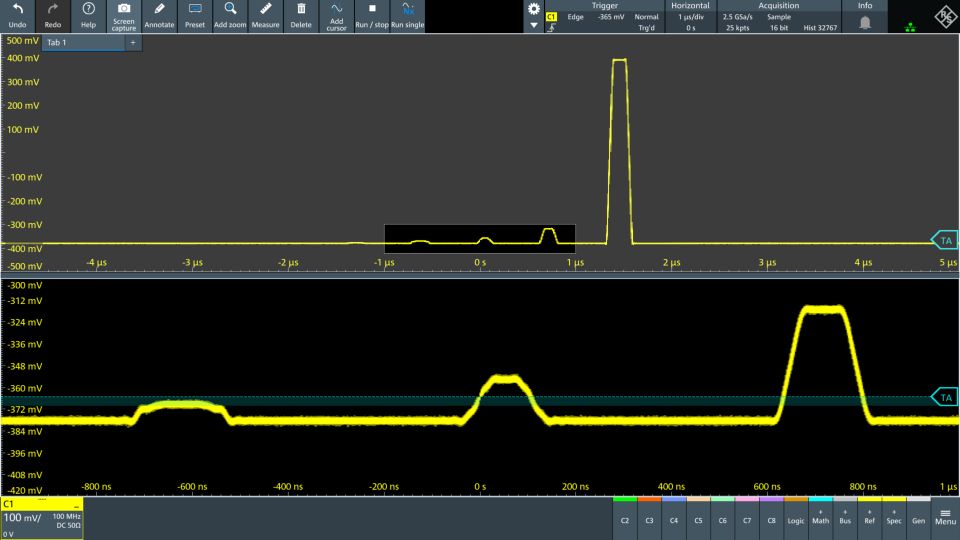

凭借全球领先的 450 万波形/秒的波形捕获率和高达 99% 的实时信号采集率，瞬间呈现更丰富的信号细节。

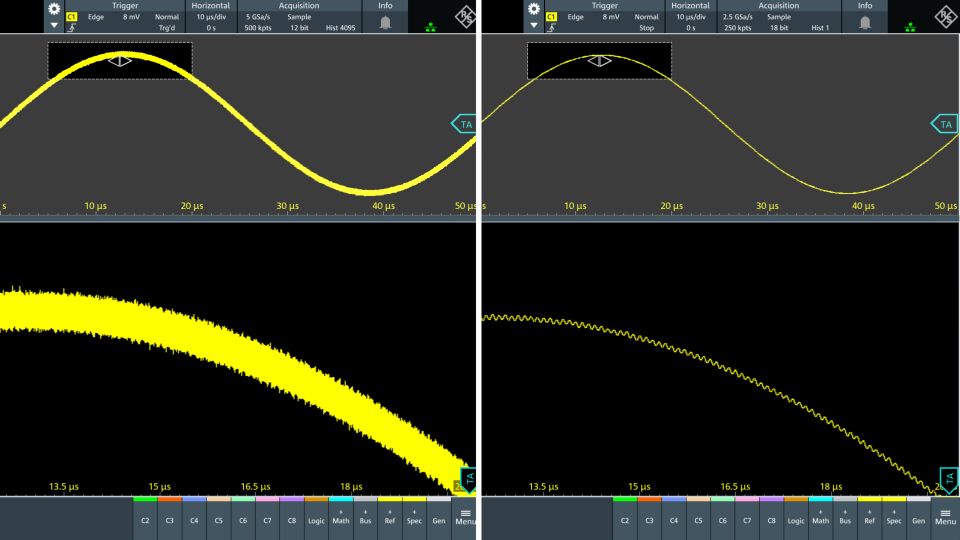

得益于全采样率下的 12 位 ADC 分辨率、增强型 18 位 HD 模式、先进的数字触发、125 Mpoints 标配存储，清晰准确地捕获所有信号细节。
节省空间，同时保持卓越易用性：全系机型仅占 5U 机架高度，并配备出色的 11.6" 全高清显示屏，可无缝集成到各种测试环境。

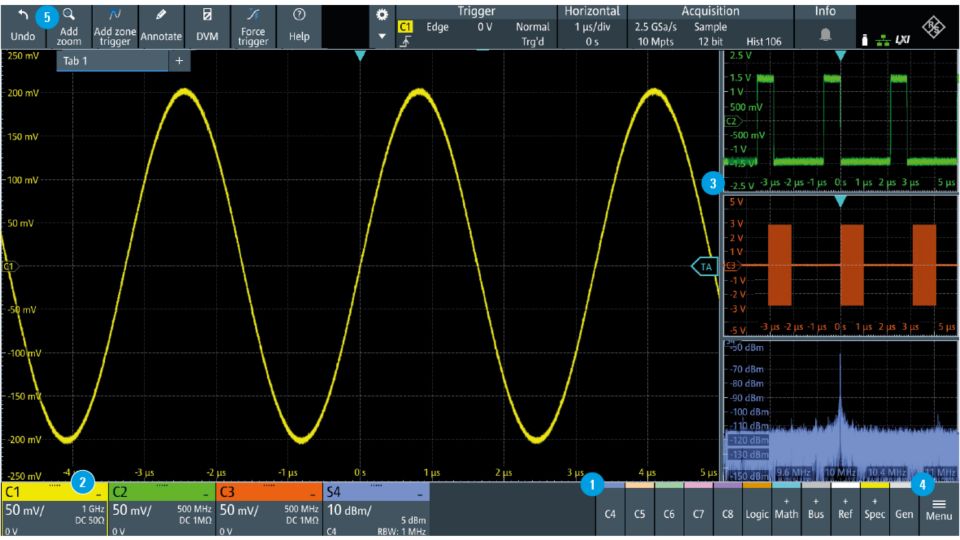

提供非凡的时域和频域调试与测试性能。
特性优点
规格
垂直系统
模拟通道
4，8
数字通道（可选）
16
模拟带宽(–3dB)
100MHz、200MHz、350MHz、500MHz、1GHz
上升时间
1GHz带宽
<350ps
输入阻抗
50Ω±1.5%，
1MΩ±1%||12pF（测量值）
输入灵敏度
50Ω时
1mV/div至1V/div，支持整个模拟带宽
1MΩ时
1mV/div至10V/div，支持整个模拟带宽
垂直分辨率
12位ADC，最高18位，HD模式（高分辨率）
DC增益精度
输入灵敏度≤5mV/div至≥1mV/div
全量程的±1%
全量程的±1.5%
通道隔离度
>60dB(1:1000)
采集系统
采样率
模拟通道（实时）
最大5Gsample/s
最大2.5Gsample（所有通道同步）
模拟通道（插入）
最大5Tsample/s
数字通道
最大5Gsample/s
采集存储
标准
125Mpoints
可选R&S®MXO3-B105内存选件
每通道最大500Mpoints
历史分段
一万个分段
使用B105选件时最多一百万个分段
最大波形捕获率
>4500000波形/秒
捕获模式
取样、峰值检测、平均、包络
插值模式
线性，sin(x)/x，采样和保持
水平系统
时基范围
200ps/div至10000s/div间可选
触发系统
标配触发类型
边沿、毛刺、宽度、欠幅、窗口、超时、间隔、斜率、建立/保持、码型、状态触发
高级触发模式

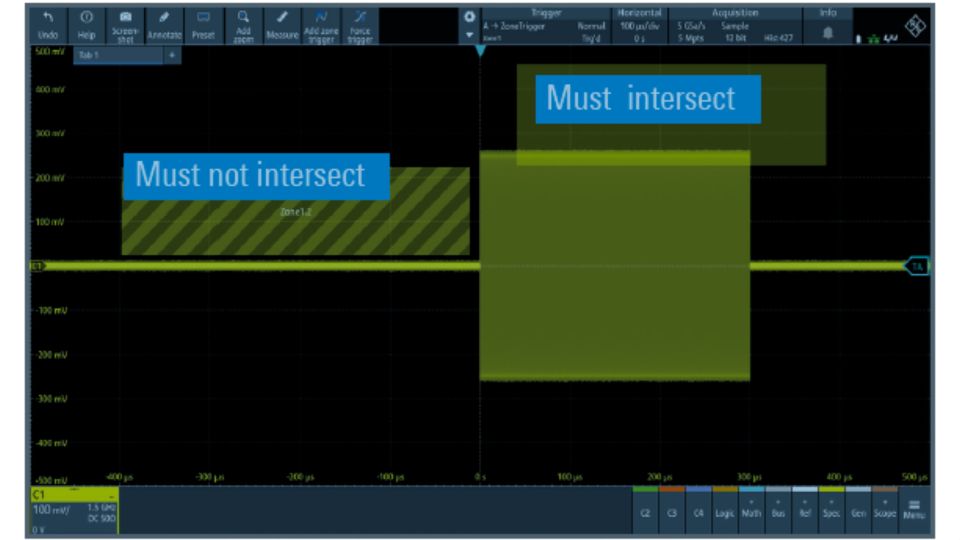

区域触发、A/B/R、串行总线、触发输入和输出
触发灵敏度
0.0001div，所有垂直刻度从DC至仪器带宽
分析和测量
自动测量
>40
光标测量
4
波形数学运算
最多8个叠加运算公式（加法、减法、乘法、除法、绝对值、平方、平方根、积分、微分、log10、loge、log2、倒数、逆运算、低通、高通、重新缩放(a*x+b)）
通用数据
通用数据

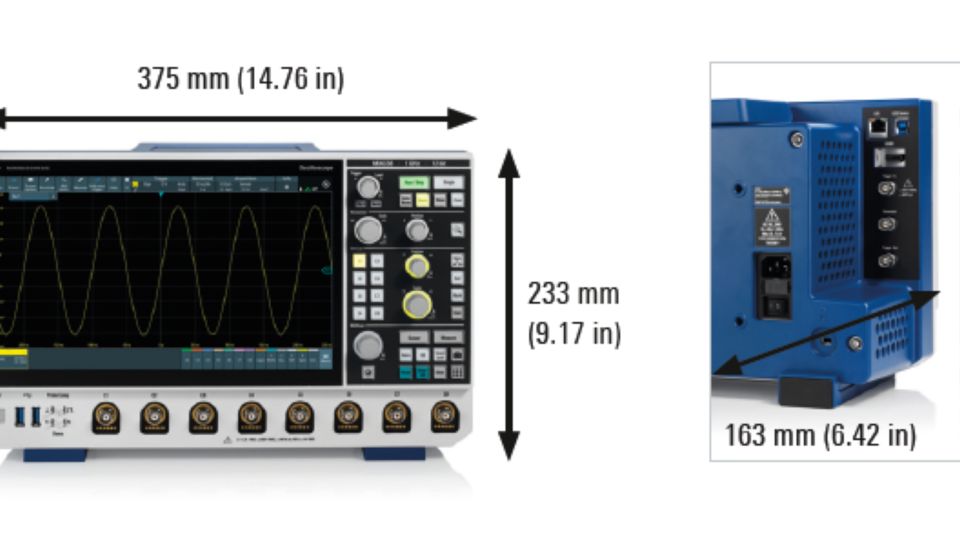

尺寸
宽×高×深
375mm×233mm×163mm
(14.76in×9.17in×6.42in)
重量
无选件，标称值
4.0kg(8.82lb)
机架安装高度
5HU
I/O接口
前端
2×USB3.1Gen1端口，A型插头

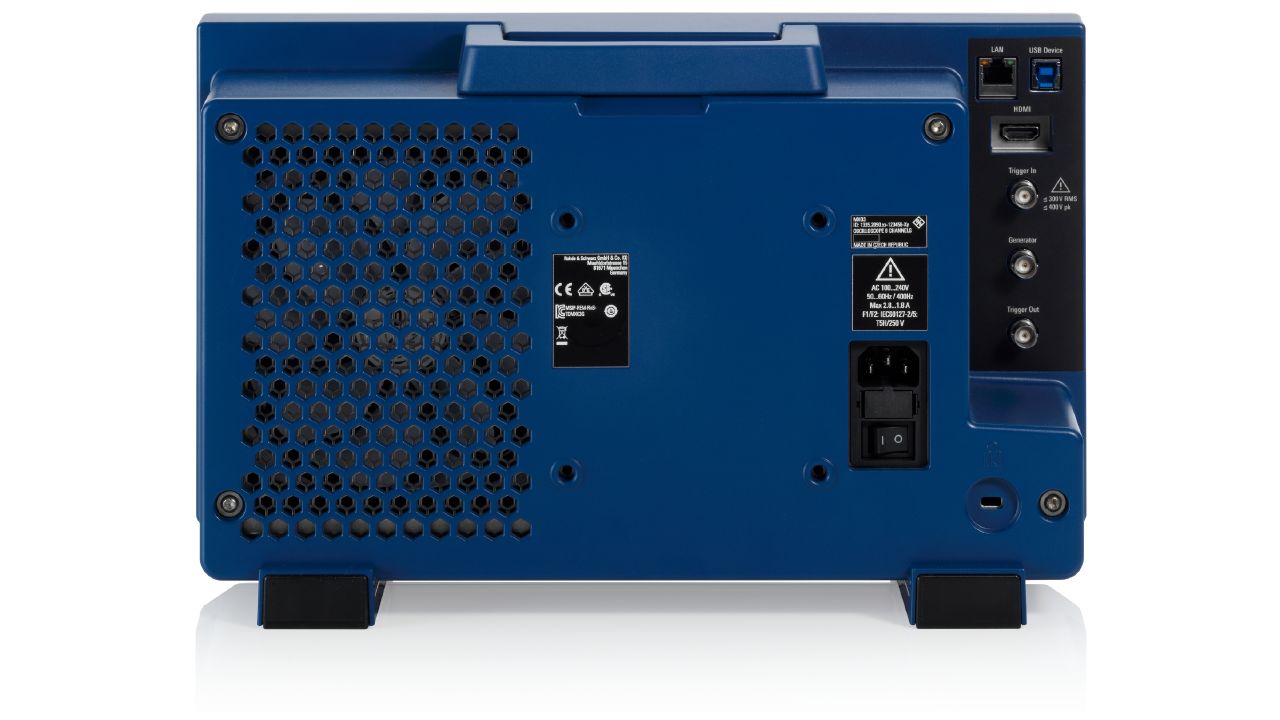

后端
1×USB3.1Gen1端口，B型插头

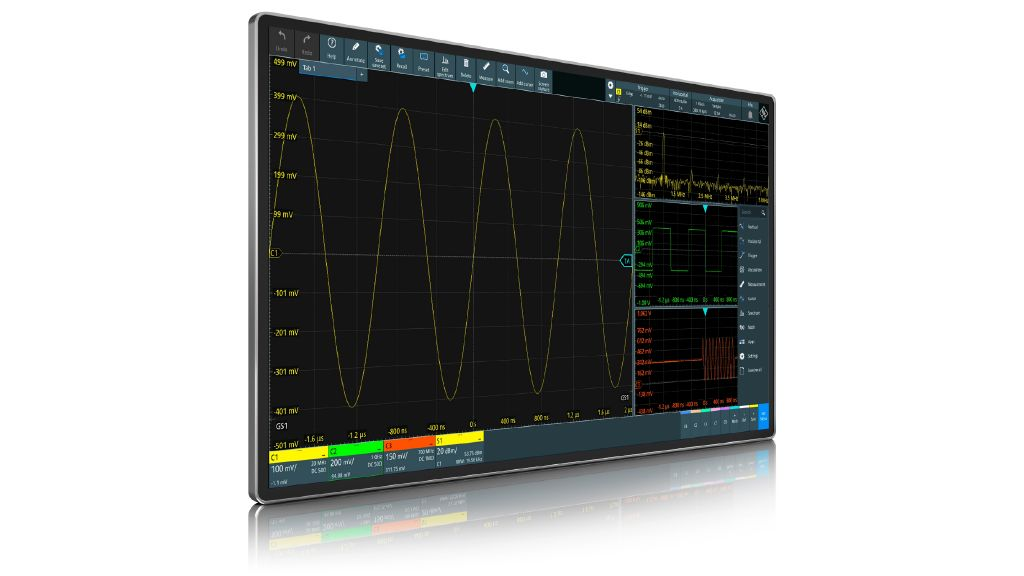

显示屏
11.6`LCTFT彩色显示屏，带电容式触摸屏，
分辨率1920像素×1080像素（全高清）
选件
硬件选件：宽带升级
产品 描述
R&S®MXO3-B242
订单号码1335.2221.02
将四通道R&S®MXO3示波器的带宽升级至200MHz
R&S®MXO3-B243
订单号码1335.2244.02
将四通道R&S®MXO3示波器的带宽升级至350MHz
R&S®MXO3-B245
订单号码1335.2267.02
将四通道R&S®MXO3示波器的带宽升级至500MHz
R&S®MXO3-B2410
订单号码1335.2280.02
将四通道R&S®MXO3示波器的带宽升级至1GHz
R&S®MXO3-B282
订单号码1335.2815.02
将八通道R&S®MXO3示波器的带宽升级至200MHz
R&S®MXO3-B283
订单号码1335.2821.02
将八通道R&S®MXO3示波器的带宽升级至350MHz
R&S®MXO3-B285
订单号码1335.2838.02
将八通道R&S®MXO3示波器的带宽升级至500MHz
R&S®MXO3-B2810
订单号码1335.2844.02
将八通道R&S®MXO3示波器的带宽升级至1GHz
硬件选件：通用
产品 描述
R&S®MXO3-B6
订单号码1335.2850.02
信号发生器选件，为R&S®MXO3系列提供任意波形发生器功能
R&S®MXO3-B1
订单号码1335.2073.02
混合信号选件，为R&S®MXO3系列提供16路数字通道
硬件选件：内存升级
产品 描述
R&S®MXO3-B105
订单号码1335.3105.02
内存升级至500Mpts
软件选件：串行触发和解码
产品 描述
R&S®MXO3-K510
订单号码1335.2867.02
低速串行协议触发和解码包：I2C、SPI、UART、RS-232/422/485、Quad-SPI、customNRZ、customManchester
R&S®MXO3-K520
订单号码1335.2873.02
汽车电子串行协议触发和解码包：CAN、CAN-FD、CAN-XL、LIN、SENT
R&S®MXO3-K530
订单号码1335.2996.02
航空航天串行协议触发和解码包：ARINC429、MIL-1553、SpaceWire
R&S®MXO3-K550
订单号码1335.2967.02
MIPI低速串行协议触发和解码包：SPMI、RFFE和I²C
R&S®MXO3-K560
订单号码1335.2973.02
车载以太网触发和解码包：10BASE-T1S
R&S®MXO3-K36
订单号码1335.2896.02
频率响应分析/波特图（需要R&S®MXO3-B6用作信号源）
软件选件：应用包
产品 描述
R&S®MXO3-PK1
订单号码1335.2909.02
应用包，包括以下选件：R&S®MXO3-B6、R&S®MXO3-B105、R&S®MXO3-K31、R&S®MXO3-K36、R&S®MXO3-K510、R&S®MXO3-K520、R&S®MXO3-K530、R&S®MXO3-K550、R&S®MXO3-K560
电脑软件：通用
产品 描述
R&S®MXO-PC
订单号码1801.9005.02
R&S®ScopeStudioPCofflinesoftwareforR&S®MXOseriesoscilloscope
R&S®MXO-PC-K1
订单号码1804.8874.02
SerialbusoptionforR&S®ScopeStudioI2C,I3C,SPI,UART/RS-232/RS-422/RS-485,CAN/CANFD/CANXL,LIN,ARINC429,MIL-STD-1553,SPMI,10BASE-T1S,100BASE-T1,1000BASE-T1,QUAD-SPI,SpWire,SENT,RFFE,NRZ,Manchester
附件：通用
产品 描述

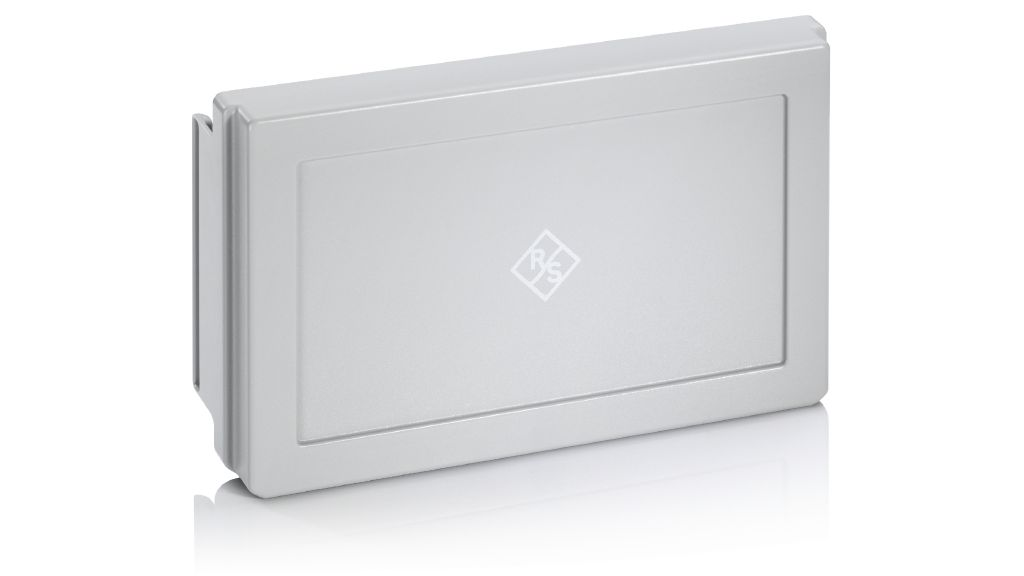

R&S®MXO3-Z1
订单号码1335.1902.02
前盖板保护R&S®MXO3示波器
R&S®MXO3-Z3
订单号码1335.1919.02
软包，用于存放R&S®MXO3示波器和附件

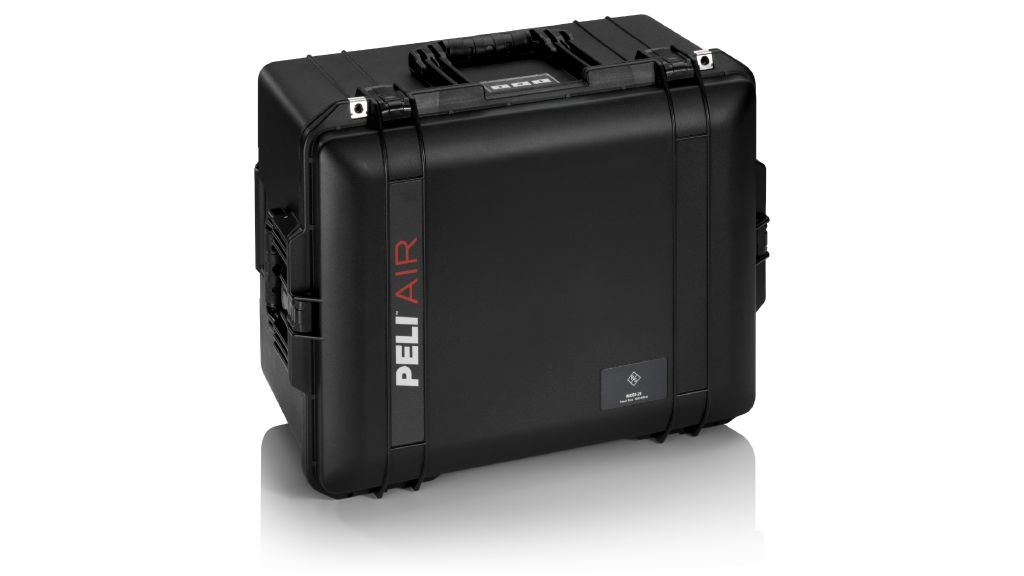

R&S®MXO3-Z4
订单号码1335.1925.02
运输箱保护R&S®MXO3示波器和附件在运输过程中不受损坏

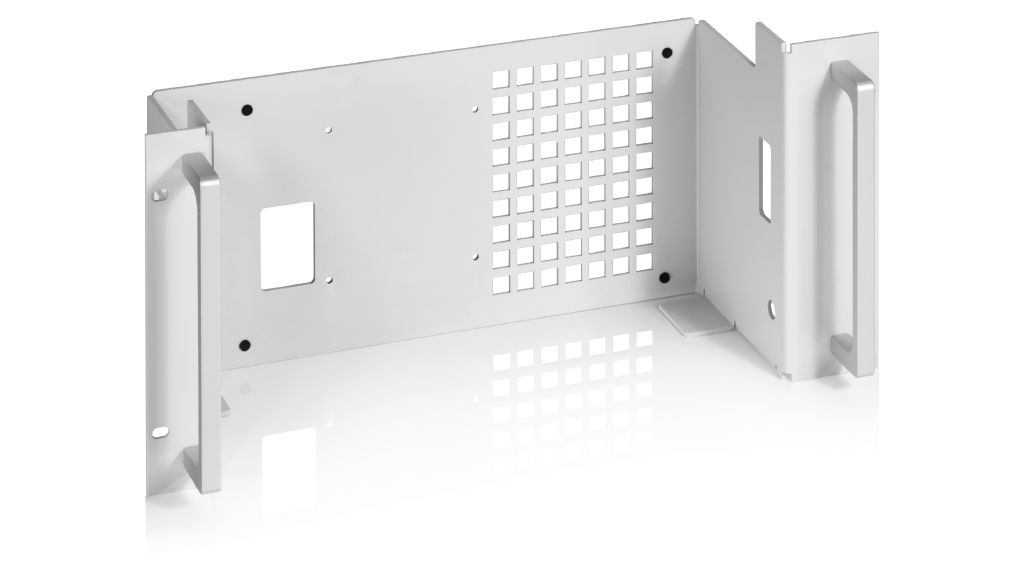

R&S®ZZA-MXO3
订单号码1335.2715.02
RackmountadapterforMXO3,5HU

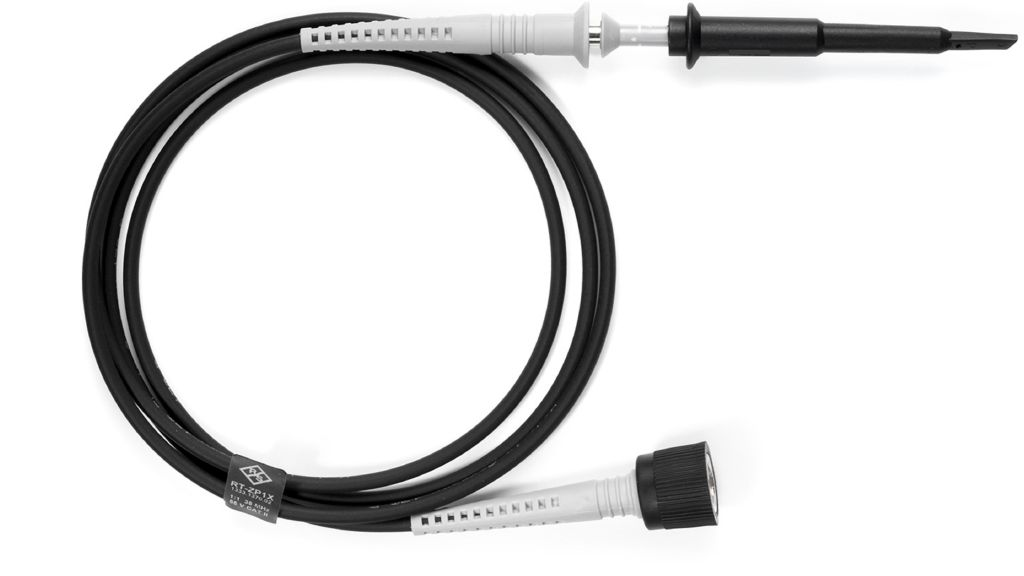

探头：无缘探头
产品 描述

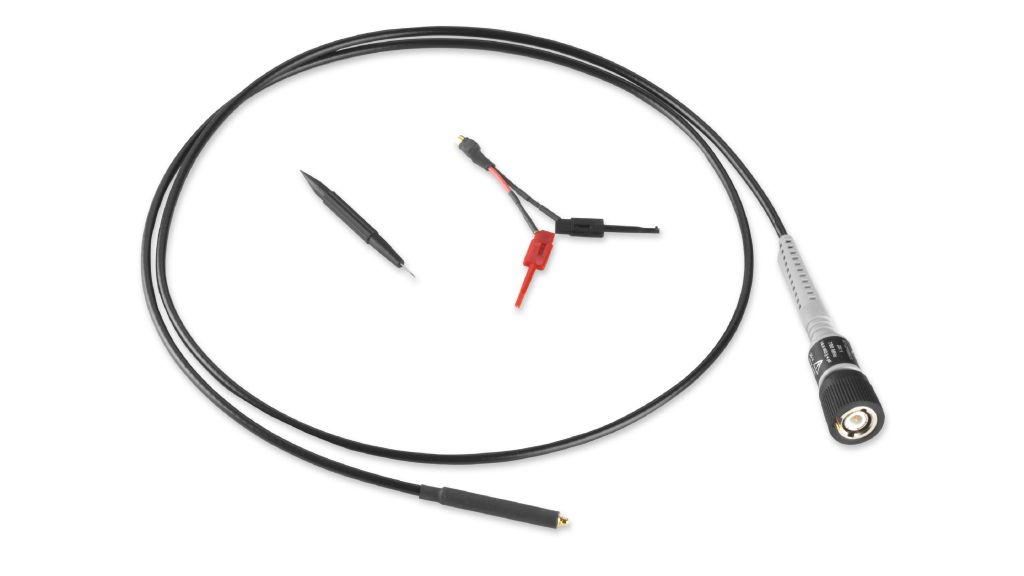

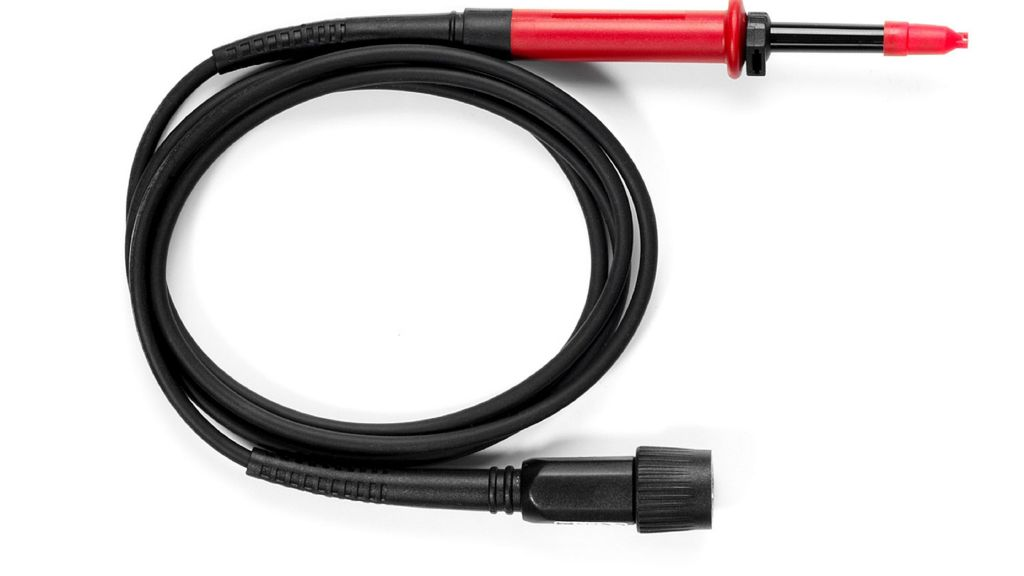

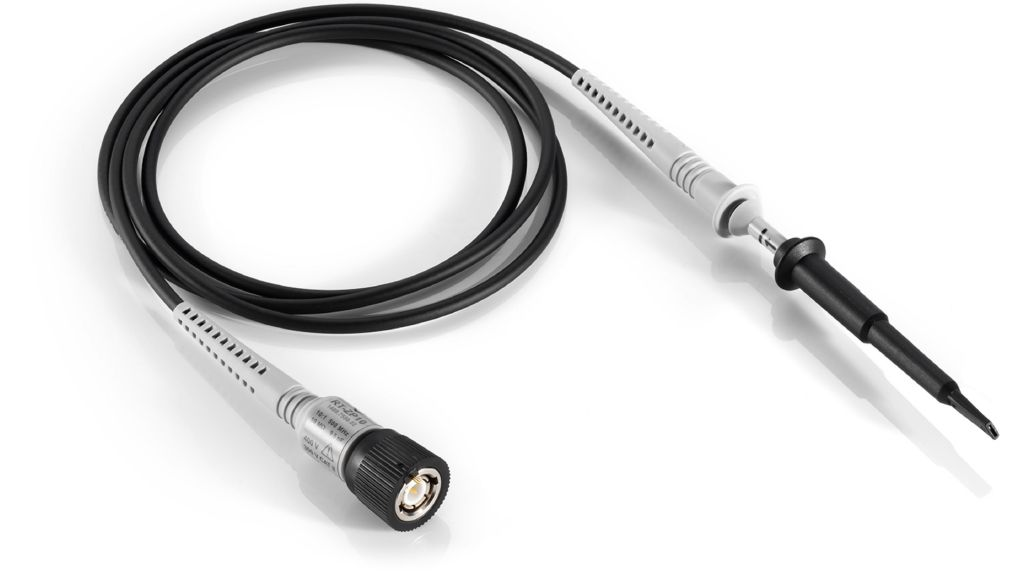

R&S®RT-ZP10
订单号码1409.7550.00
无源探头，500MHz，10:1
R&S®RT-ZP1X
订单号码1333.1370.02
无源探头，38MHz，1:1
R&S®RT-ZPMMCX
订单号码1803.1599.02
700MHzpassiveprobe25:1withMMCXinput
探头：逻辑探头
产品 描述

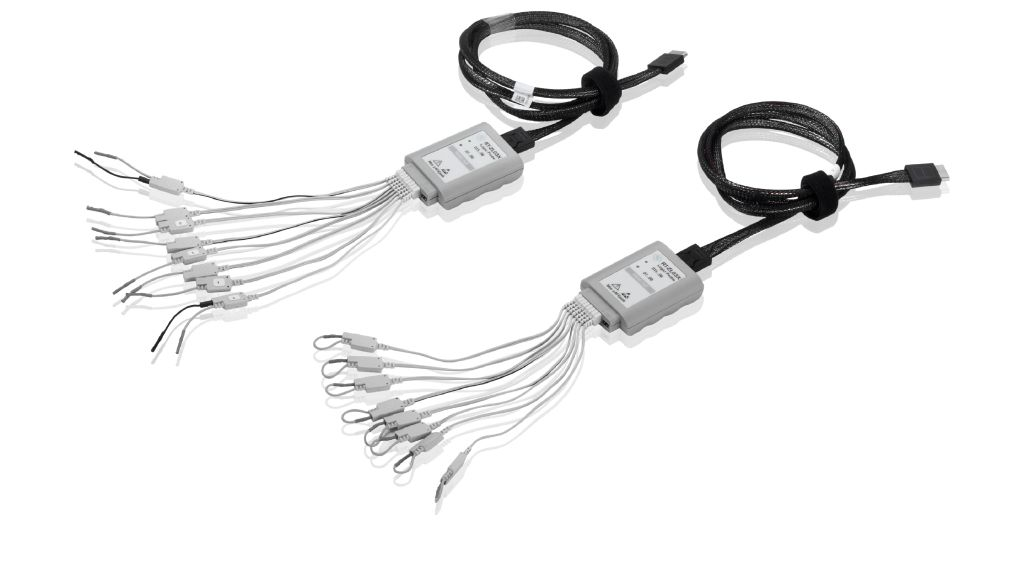

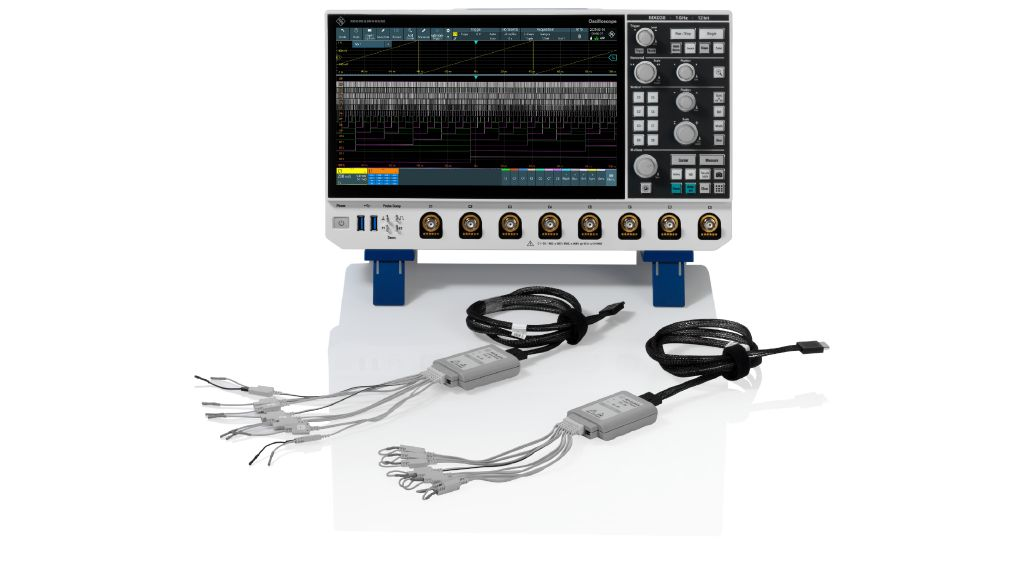

R&S®RT-ZL03X
订单号码1335.3005.02
300MHzlogicprobe,8channels

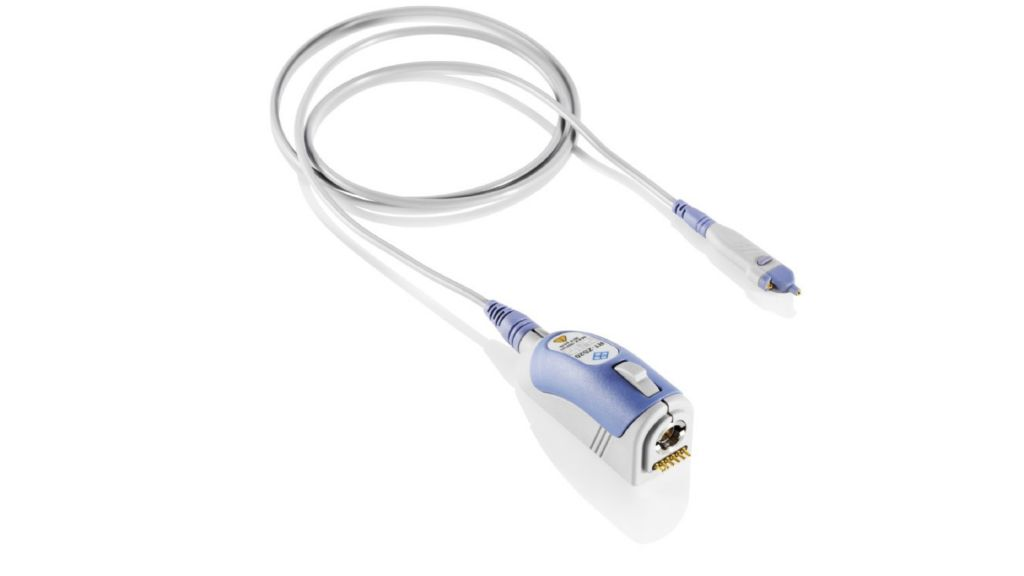

探头：有源单端探头
产品 描述

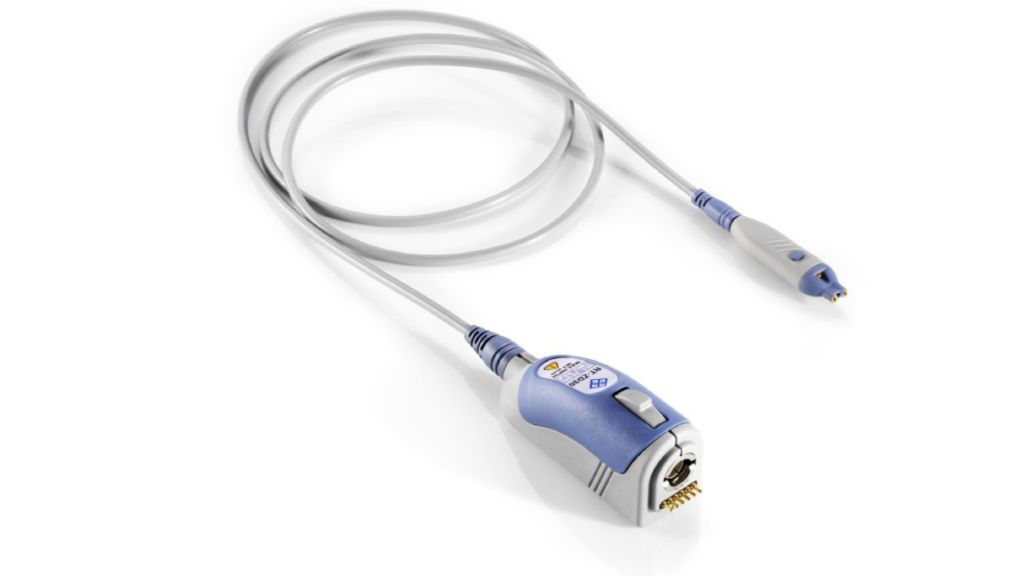

R&S®RT-ZS10E
订单号码1418.7007.02
有源单端探头，1GHz，罗德与施瓦茨探头接口
R&S®RT-ZS20
订单号码1410.3502.02
有源单端探头，1.5GHz，R&S®ProbeMeter，罗德与施瓦茨探头接口

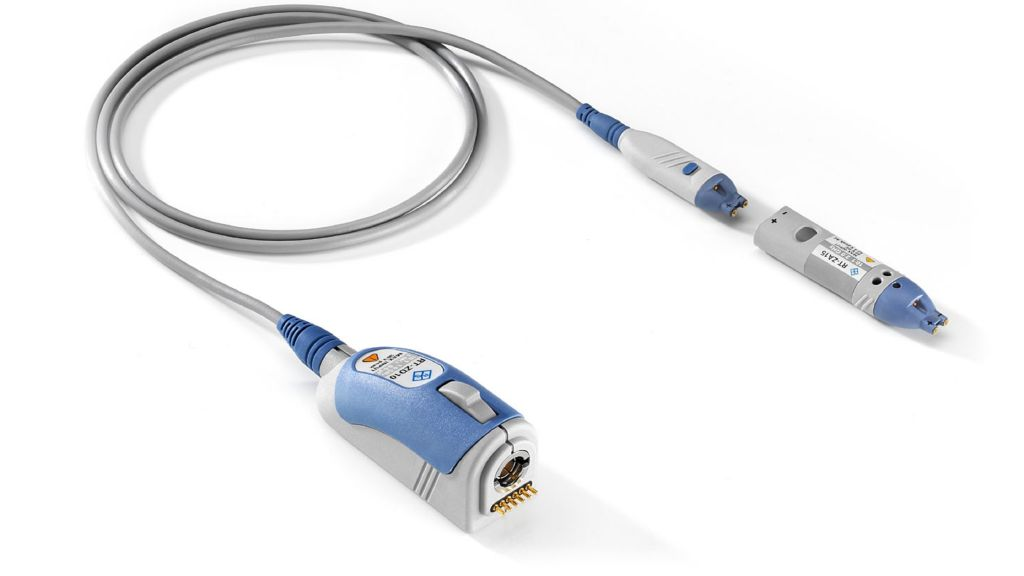

探头：有缘差分探头
产品

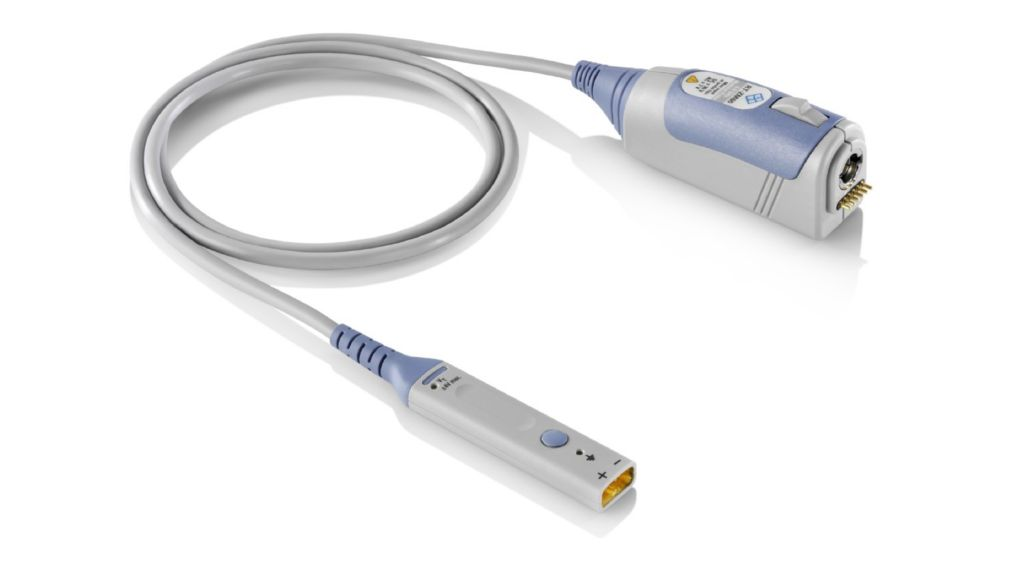

R&S®RT-ZD10
订单号码1410.4715.02
有源差分探头，1GHz，罗德与施瓦茨探头接口

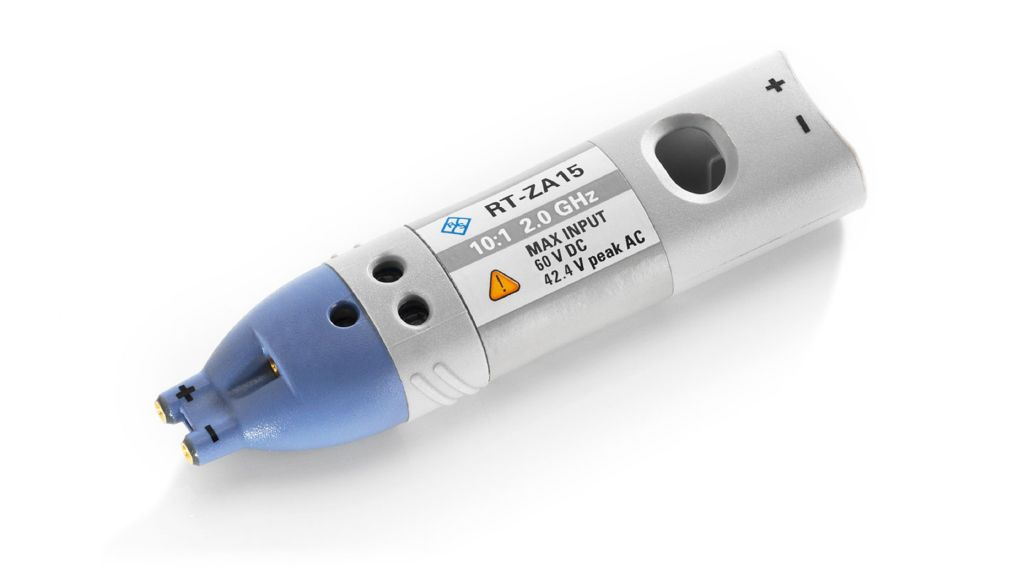

R&S®RT-ZA15
订单号码1410.4744.02
外部衰减器10:1，2.0GHz，1.3pF，60VDC，42VAC（峰值），适用于R&S®RT-ZD20/30探头。包含在R&S®RT-ZD10中。
R&S®RT-ZD20
订单号码1410.4409.02
有源差分探头，1.5GHz，罗德与施瓦茨探头接口
R&S®RT-ZD30
订单号码1410.4609.02
有源差分探头，3.0GHz，罗德与施瓦茨探头接口
探头：电源完整性探头
产品 描述

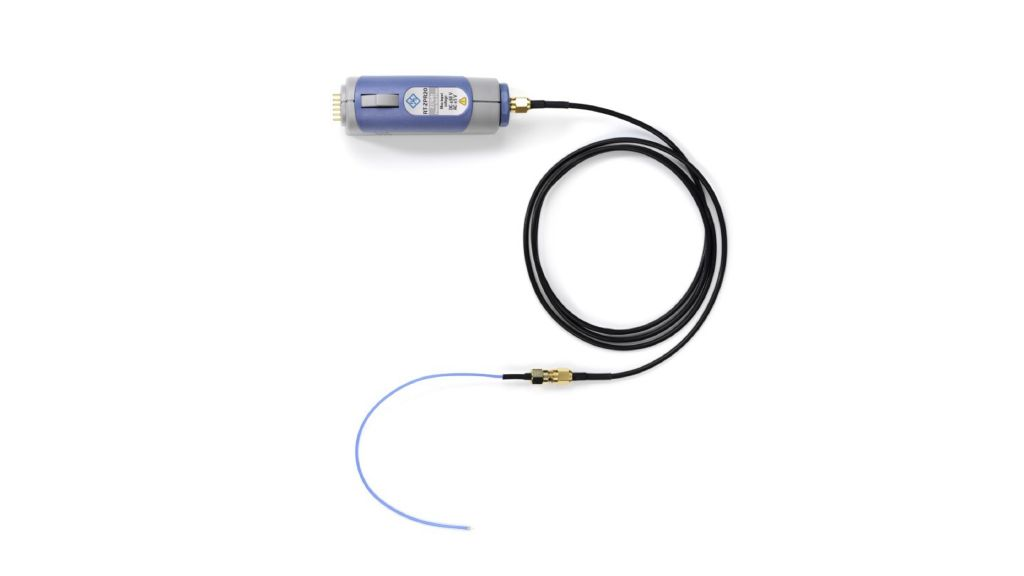

R&S®RT-ZPR20
订单号码1800.5006.02
电源完整性探头，2GHz，R&S®ProbeMeter，罗德与施瓦茨探头接口2.0GHz，1:1，50kΩ，罗德与施瓦茨探头接口
探头：高压探头
产品 描述
R&S®RT-ZH03
订单号码1333.0873.02
250MHz无源高压探头
R&S®RT-ZH11
订单号码1409.7737.02
400MHz无源高压探头

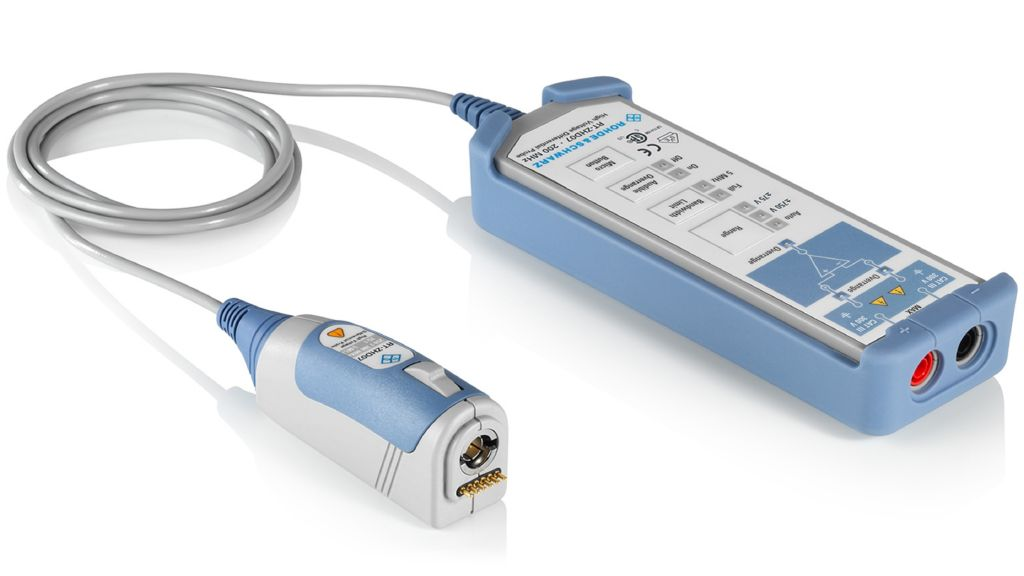

R&S®RT-ZHD07
订单号码1800.2307.02
200MHz高压差分探头
R&S®RT-ZHD15
订单号码1800.2107.02
100MHz高压差分探头
R&S®RT-ZHD16
订单号码1800.2207.02
200MHz高压差分探头
R&S®RT-ZHD60
订单号码1800.2007.02
100MHz高压差分探头

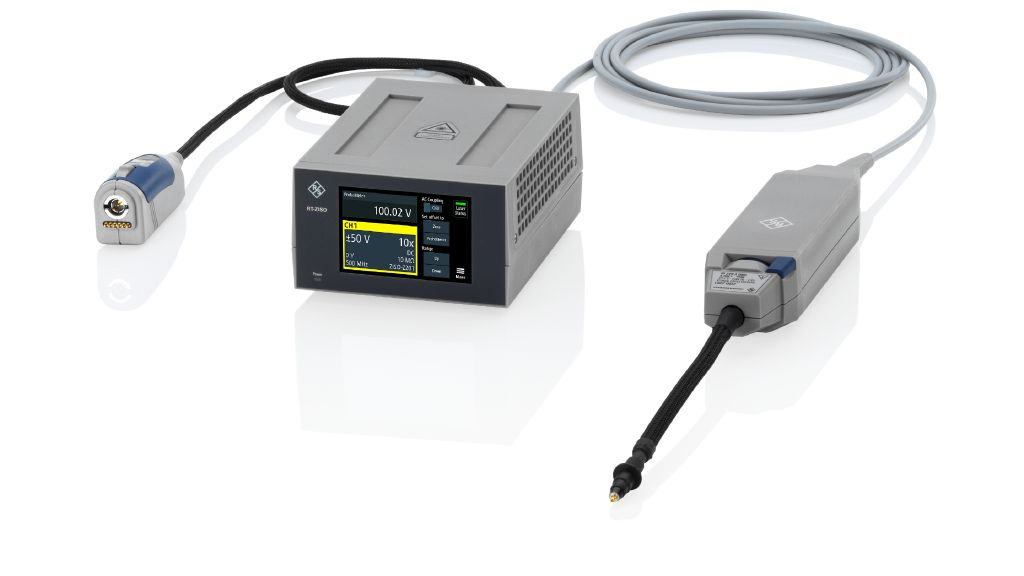

R&S®RT-ZISO
订单号码1804.5000.02
R&S®RT-ZISO主机，主机可使用带宽和电缆长度选件进行配置，包括存放在软包中的罗德与施瓦茨探头接口和SMA连接器以及探头三脚支架

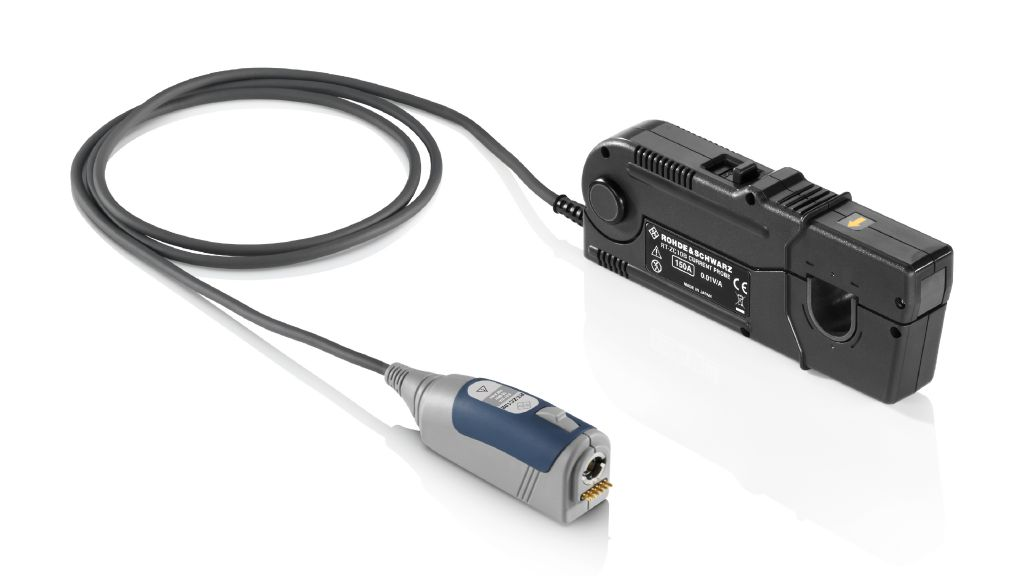

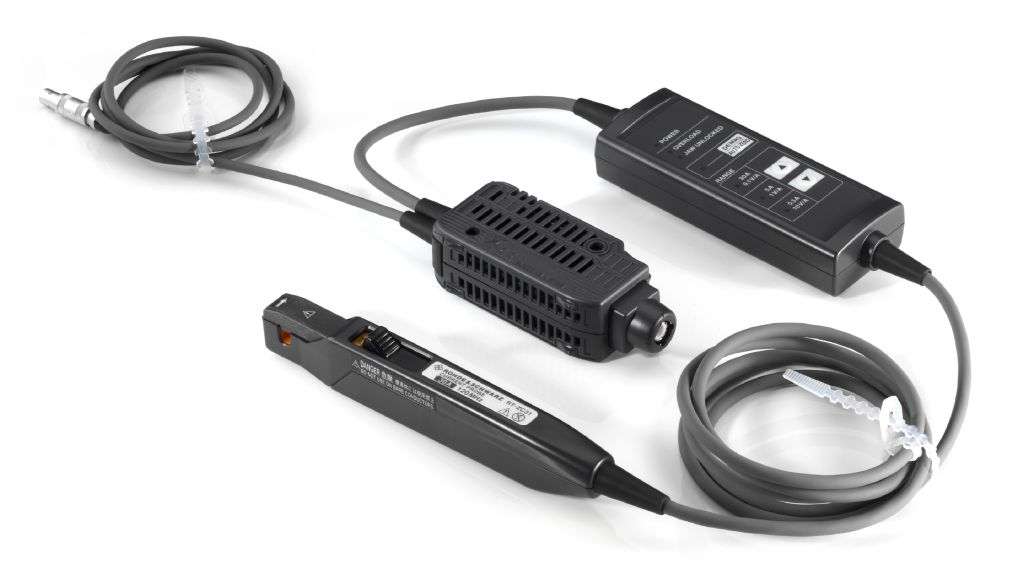

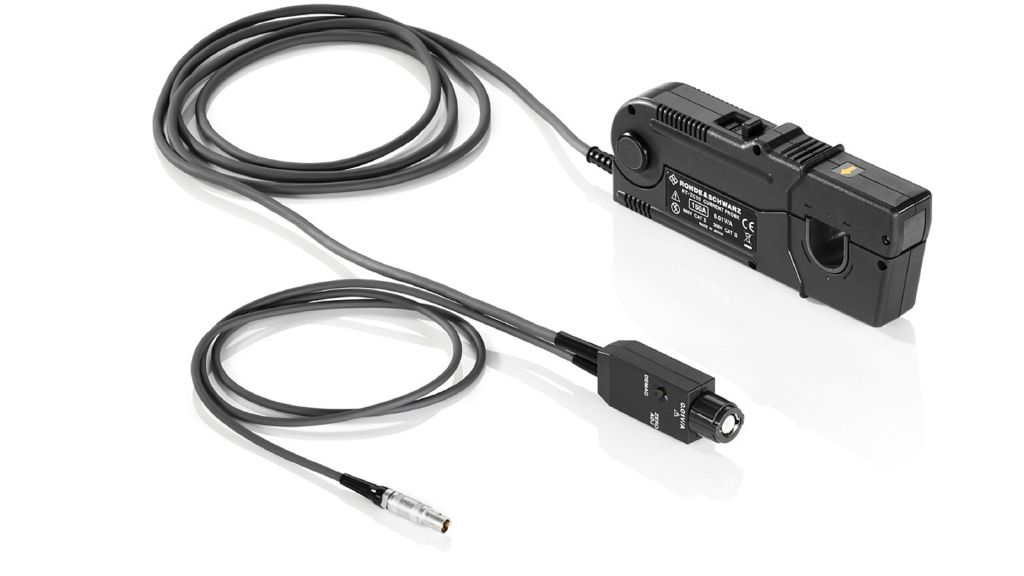

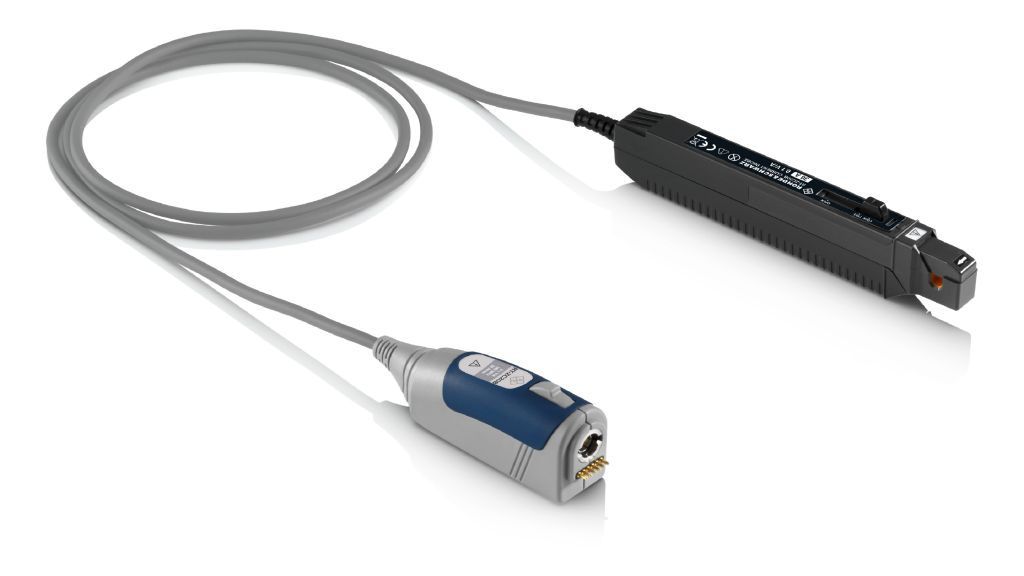

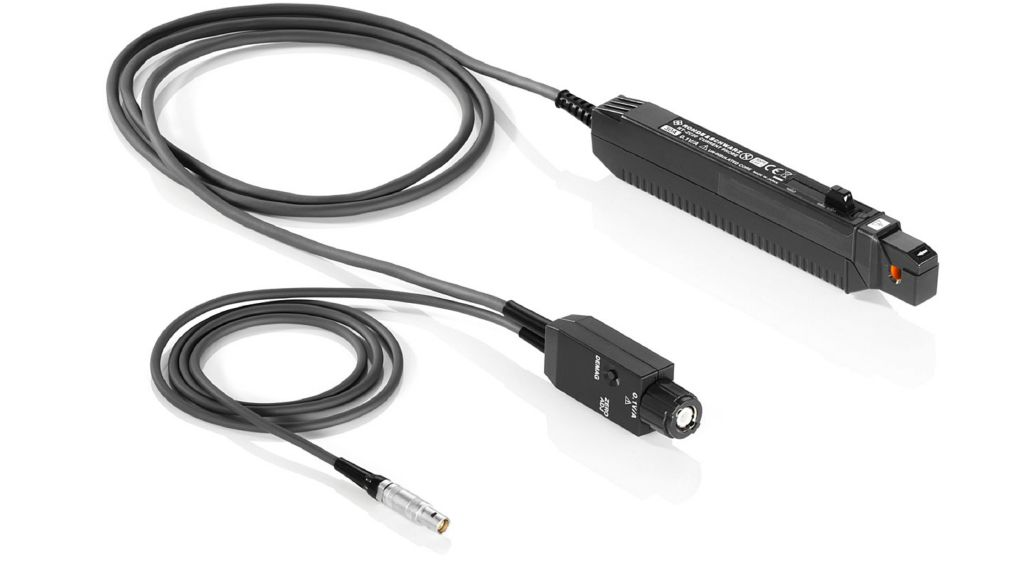

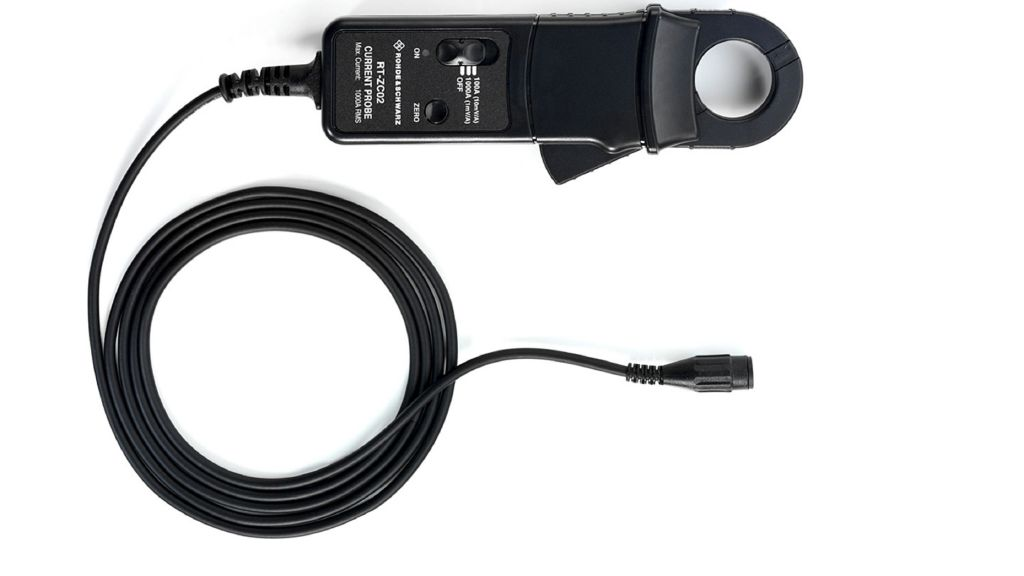

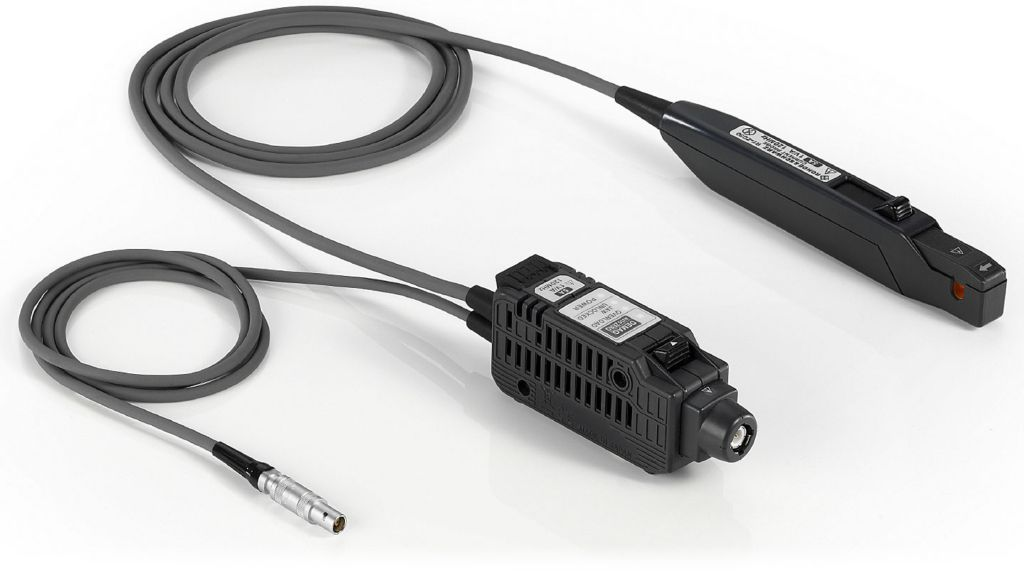

探头：电流探头
产品 描述
R&S®RT-ZC02
订单号码1333.0850.02
AC/DC20kHz电流探头
R&S®RT-ZC03
订单号码1333.0844.02
100kHz电流探头
R&S®RT-ZC05B
订单号码1409.8204.02
2MHZ电流探头
R&S®RT-ZC10
订单号码1409.7750K02
10MHZ电流探头
R&S®RT-ZC10B
订单号码1409.8210.02
10MHz电流探头
R&S®RT-ZC20B
订单号码1409.8233.02
100MHZ电流探头
R&S®RT-ZC20
订单号码1409.7766K02
100MHZ电流探头
R&S®RT-ZC30
订单号码1409.7772K02
120MHz电流探头
R&S®RT-ZC31
订单号码1801.4932.02
120MHz电流探头

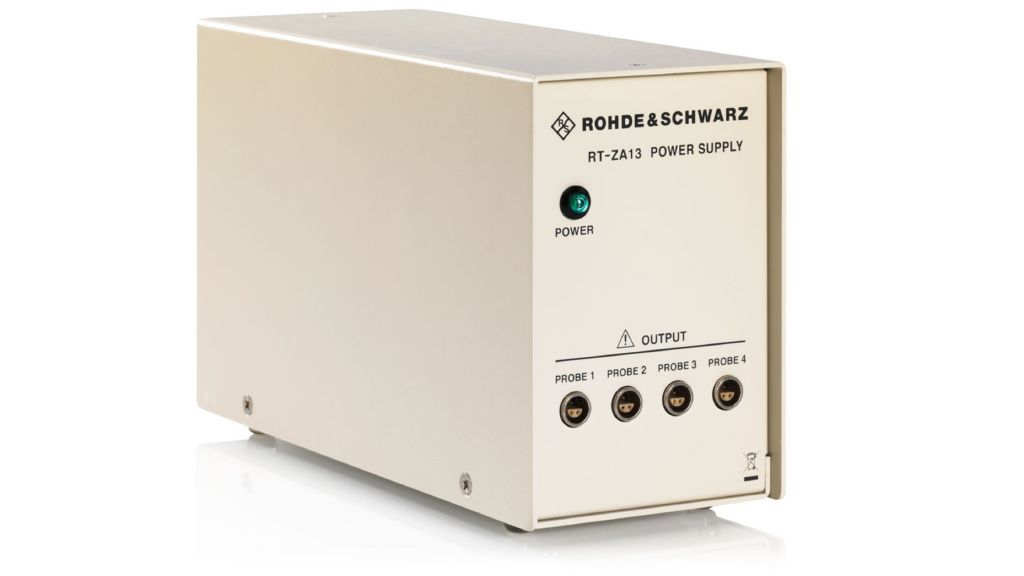

R&S®RT-ZA13
订单号码1409.7789.02
探头电源，适用于R&S®RT-ZC10/20/30/31探头的电源，+/-12VDC，+/-2.5A
探头：模块化探头系统
产品
R&S®RT-ZM15
订单号码1800.4700.02
模块化探头放大器模块，1.5GHz
R&S®RT-ZM30
订单号码1419.3005.02
模块化探头放大器模块，3GHz
探头：EMC 近场探头
产品 描述

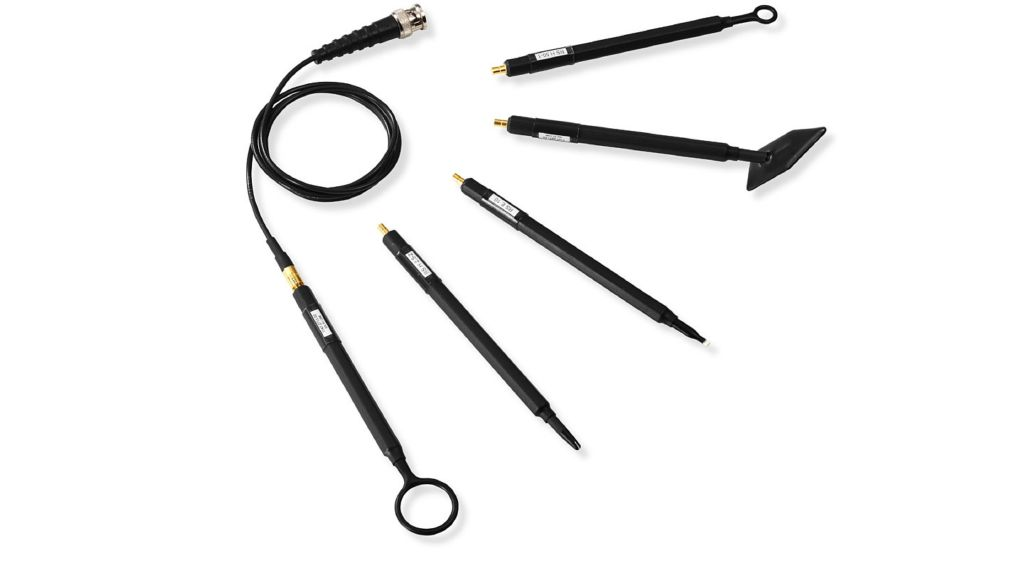

R&S®HZ-15
订单号码1147.2736.02
电场和磁场近场探头组
探头：探头附件
产品 描述

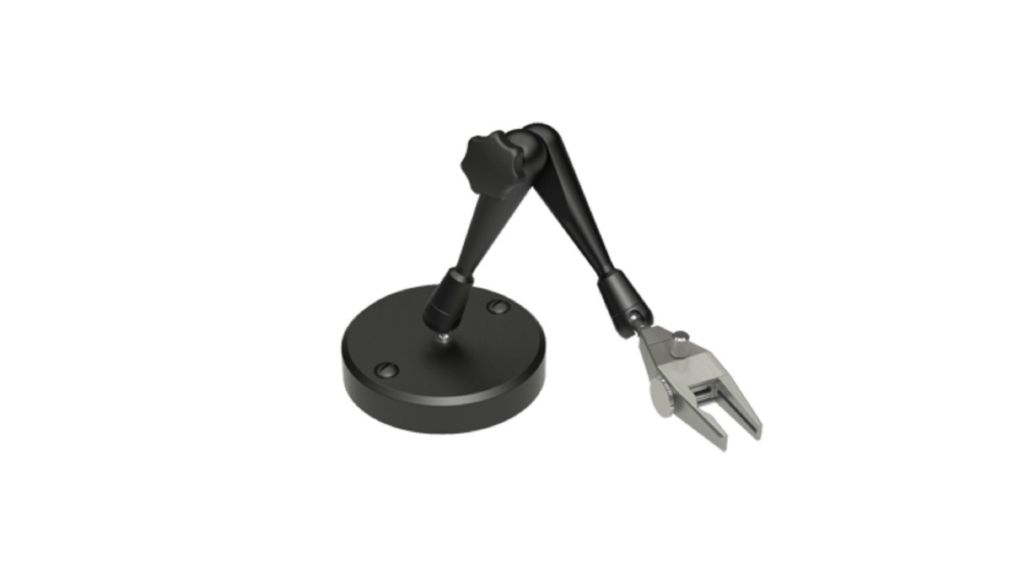

R&S®RT-ZAP
订单号码1326.3641.02
3D探头定位器；3D定位器配备中心张紧调节旋钮，可轻松夹住并固定探头（跨度范围：200mm；固定范围：15mm）

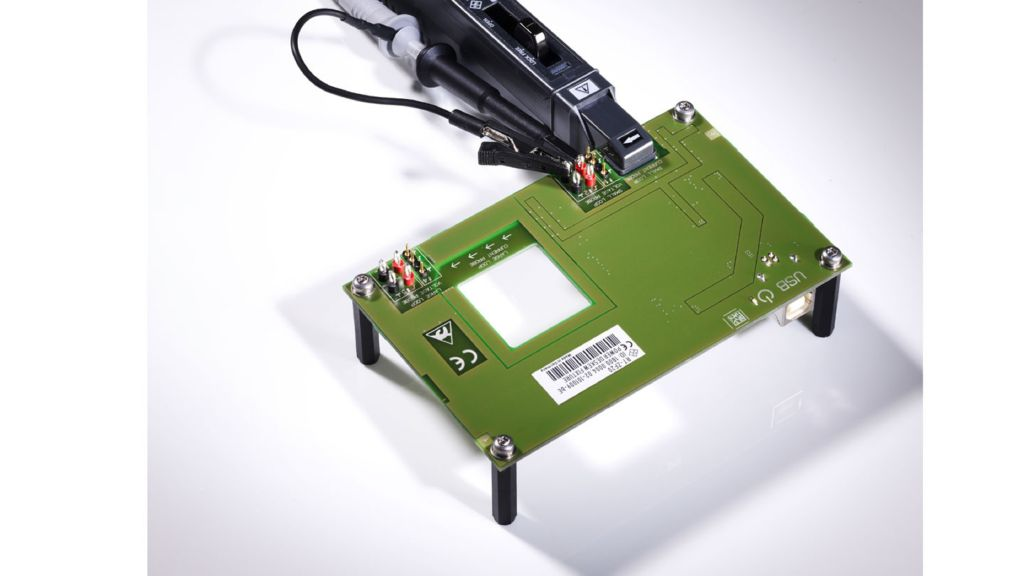

R&S®RT-ZF20
订单号码1800.0004.02
电源去偏移夹具；适用于电源测量中电压和电流探头的去偏移夹具；包括USB2.0电源电缆

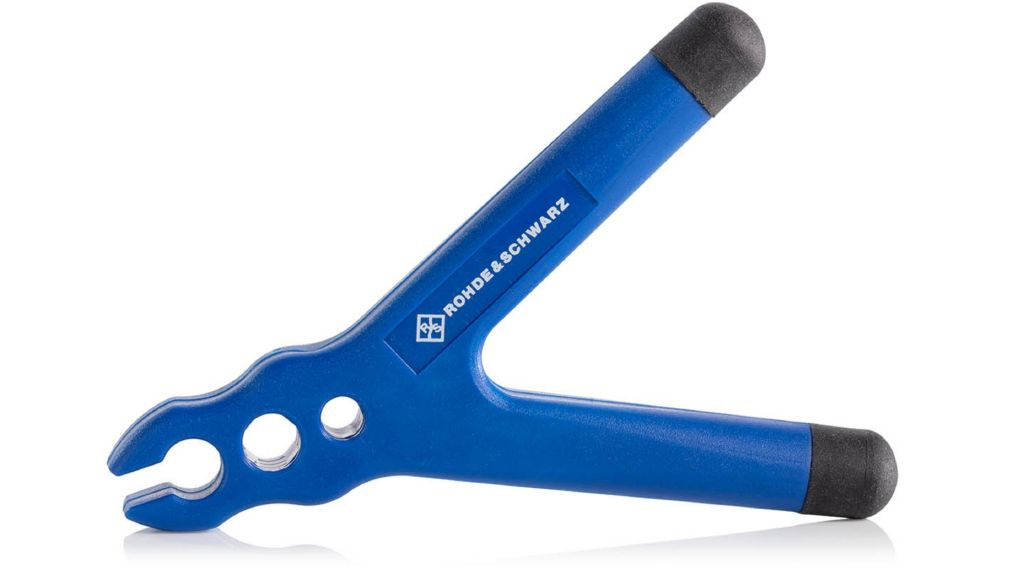

R&S®RT-ZA29
订单号码1801.4803.02
双腿探头定位器
