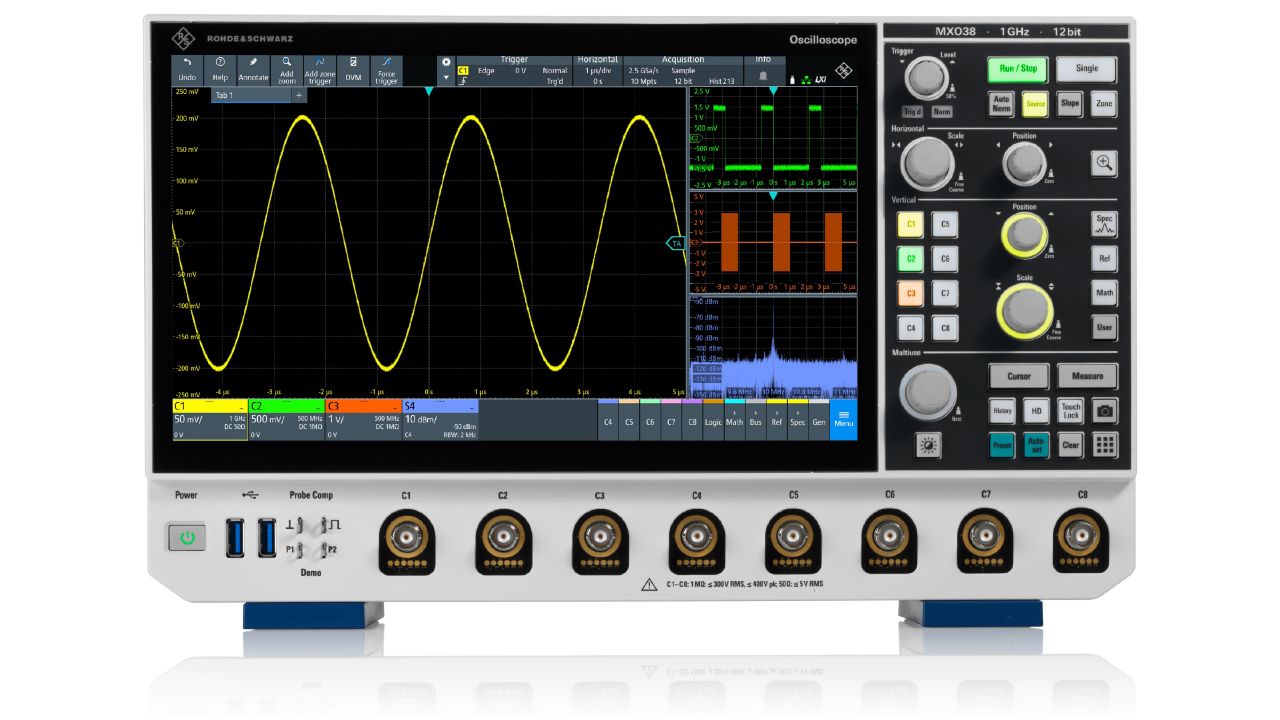

R&S®MXO4示波器

新一代示波器，快速洞察与分析

目标应用

EMI调试
串行总线分析
电源分析
电源完整性

主要特点

200 MHz至1.5 GHz带宽
波形捕获率超过450万波形/秒
采用业内出众的18位架构，提供HD模式/配备12位ADC，支持所有采样率
每路通道的标配存储深度高达400 Mpoints
准确的数字触发

仪器接口

USB:

使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。
TCP-IP:

该仪器配备了以太网接口。通过该接口可以连接到局域网 (LAN)。
USB闪存盘:

仪器配备通用串行总线 (USB) 上行接口，用于连接USB闪存盘。
屏幕:

可在综合显示屏幕上 (3.5 inch 至 15.6 inch) 上显示设置和结果等。
触摸屏:

用户可以通过使用专用笔和/或手指来触摸屏幕，以控制仪器。
Kensington:

可使用Kensington锁来锁定仪器。
50Ω-1MΩ:

仪器的输入阻抗可在50 Ω和1 MΩ之间切换。
HDMI接口:

仪器可通过HDMI线缆将屏幕显示内容传输至外部显示设备（如显示器、投影仪、电视等）。

特性优点

###### 快速查找信号异常 **提供优异的波形捕获率** 1.超过450万波形/秒的一流波形捕获率，能够即时显示偶发异常 2.高达90%的实时信号采集和显示，确保即时显示所有信号细节 3.基于MXO-EP的处理ASIC确保快速响应深存储
###### 准确查看信号 **低测量噪声结合高垂直分辨率** 1.12位ADC垂直分辨率，支持所有采样率，不会降低性能►18位架构，提供HD模式 2.50 Ω时的低噪声（1 mV/div设置） —104 mV（1 GHz正常模式） —56 µV（500 MHzHD模式，14位） 3.全带宽下垂直刻度低至500 µV/div 4.500 µV/div时偏置范围可达±5 V，在业内首屈一指
###### 采集时间更长 **出色的标配存储深度** 1.每路通道的存储深度高达400 Mpoints（可选的交织模式下800 Mpoints）►标配分段存储（10000个分段，可选1000000个分段） 2.标配历史模式（10000次采集，可选1000000次采集）
###### 高精度数字触发 1.业内出色的触发灵敏度：1/10000垂直分格►触发抖动仅为1 ps 2.触发重置时间小于21 ns 3.可调数字触发滤波器 4.用户可选迟滞
######出色的用户体验 **优异的操控性，轻松存档，快捷的远程控制** *1.快速访问重要工具* 工具栏1可用于快速访问重要工具。用户可以灵活地选择和配置各种不同的工具。 主菜单2可用于访问所有仪器设置。 主菜单左侧的信号激活图标3可激活信号，并快速访问模拟通道、数学运算、FFT、信号发生器和串行协议设置。 *2.R&S®SmartGrid* 用户可以使用R&S®SmartGrid在屏幕上自定义波形布局.4 信号工具栏5显示基本信号参数。用户可以在R&S®SmartGrid中拖放波形以更改布局。 *3.搜索功能* 用户可以使用搜索菜单7轻松查找所需的示波器功能。 *4.增强触摸体验* 所有仪器设置以方框形式6呈现，增强了用户的触摸体验。用户可以点触方框的任何位置，即可更改参数值。 *5.快速保存结果* 用户可用各种文件格式来保存波形，或经以太网或USB下载波形数据，以便之后使用MATLAB®或Excel进行分析。用户还可以保存屏幕内容、测量数据和报告 *6.一键存档* 快速记录测量 *7.远程控制访问：随时随地* 使用电脑或移动设备远程控制示波器并查看显示。用户可以看到示波器中的实际用户界面。可以通过以太网或USB接口远程调用示波器的所有功能。

解决方案

如何利用R&S®MXO4数字示波器优化电源控制电路app

使用R&S®MXO4数字示波器进行电源控制环路响应测试，提高电源控制电路的稳定性和动态响应。
R&S®MXO4 示波器：准确验证电源启动序列app

详尽的信号电平和定时测量，支持所有采样率
R&S®MXO4示波器：快速定位异常，提高测试效率app

测量跟踪功能，快速观察开关变化状态
R&S®MXO4 示波器在开关转换器负载瞬态响应测试中的应用app

如何使用 R&S®MXO4 示波器的大存储容量和跟踪功能来测量和分析开关转换器的负载瞬态响应，以及如何调整正占空比来提高稳定性。
双脉冲测试在电力电子设计中的应用和方法app

使用R&S®MXO4数字示波器进行简单和高效的测试
示波器在EMI调试中的妙用app
硬开关半桥配置的测试挑战及R&S®MXO4示波器的解决方案app

使用强大的触发功能，轻松捕获可能导致直通的开关事件，并验证临界条件
DDR存储器的电源完整性测试与测量解决方案app

使用R&S® RT-ZPR20探头和R&S® Probe Meter进行高精度的电源噪声和电平测量
在频域中对DCDC开关电源的的稳态分析app

在频域中对DC/DC开关电源的稳态分析
如何使用示波器测量电源抑制比（PSRR）app

电源抑制比（PSRR）测量
提高硬开关半桥配置的测试覆盖app

提高硬开关半桥配置的测试覆盖
R&S®RT-ZPR20探头：电源轨特性测量的完美解决方案app

快速准确的电源完整性测量
优化嵌入式设计中的DDR存储器电源完整性app

验证 DDR 存储器的电源完整性
