R&S®RTE1000 示波器
R&S®RTE1000 示波器具备优越性能。使用 RTE1000 示波器快速、准确、轻松地处理日常测试与测量挑战。
目标应用
  • 设计和调试嵌入式系统
  • 信号验证
  • 日常开发中的EMI调试
  • 电源完整性分析
主要特点
  • 带宽：200 MHz 至 2 GHz
  • 采样率：5 Gsample/s
  • 最大存储深度：200 Msample
  • 垂直分辨率：最高 16 位
  • MSO：16 个可选数字通道，可升级更新
R&S®RTE1000 示波器提供具有时域、频域、协议和逻辑分析功能的全集成式多域测试解决方案。在嵌入式设计开发、功率电子分析和一般调试方面，R&S®RTE1000 可快速、准确、轻松地处理日常测试与测量挑战。
规格
垂直系统
垂直系统
2
模拟通道
R&S®RTE1022/R&S®RTE1032/R&S®RTE1052/R&S®RTE1102/R&S®RTE1152/R&S®RTE1202
4
数字通道（可选）
16
带宽(-3dB)
R&S®RTE1022/R&S®RTE1024
R&S®RTE1032/R&S®RTE1034
R&S®RTE1052/R&S®RTE1054
R&S®RTE1102/R&S®RTE1104
R&S®RTE1152/R&S®RTE1154
R&S®RTE1202/R&S®RTE1204
≥200MHz
≥350MHz
≥500MHz
≥1GHz
≥1.5GHz
≥2GHz
上升时间
R&S®RTE1022/R&S®RTE1024
R&S®RTE1032/R&S®RTE1034
R&S®RTE1052/R&S®RTE1054
R&S®RTE1102/R&S®RTE1104
R&S®RTE1152/R&S®RTE1154
R&S®RTE1202/R&S®RTE1204
<1.75ns
<1ns
<700ps
<350ps
<233ps
<175ps
输入阻抗
50Ω±1.5%，1MΩ±1%||16pF±1pF（测量值）
输入灵敏度
所有范围内均支持最大带宽
50Ω：500μV/div至1V/div
1MΩ：500μV/div至10V/div
ADC分辨率
8位
系统ENOB
7位
采集系统
实时采样率
每通道最大5Gsample/s
采集存储
标配，
每通道/单通道激活
R&S®RTE1000双通道型号：10/20Msample
R&S®RTE1000四通道型号：10/40Msample
最大升级（R&S®RTE-B102选件），
每通道/单通道激活
R&S®RTE1000双通道型号：50/100Msample
R&S®RTE1000四通道型号：50/200Msample
最大波形捕获率
>1000000波形/秒
抽取模式
抽取模式和波形算法的任意组合
采样，峰值检测，高分辨率，
均方根
波形算法
关闭，包络，平均
水平系统
时基范围
50ps/div至5000s/div
准确度（交付/校准后）
±2ppm
通道去偏移
±100ns
触发系统
标配触发类型
边沿，毛刺，宽度，欠幅，窗口，超时，间隔，斜率，data2clock，码型，状态，串行码型，TV/视频
可选触发类型
串行总线触发
触发灵敏度
触发迟滞定义
可自动或手动设置（0div至5div）
分析和测量功能
自动测量
77项测量功能
光标测量
2个光标组，分别包含两个水平和两个垂直光标
波形数学运算
4种数学运算波形；
数学运算，逻辑操作，比较，FIR滤波器，FFT

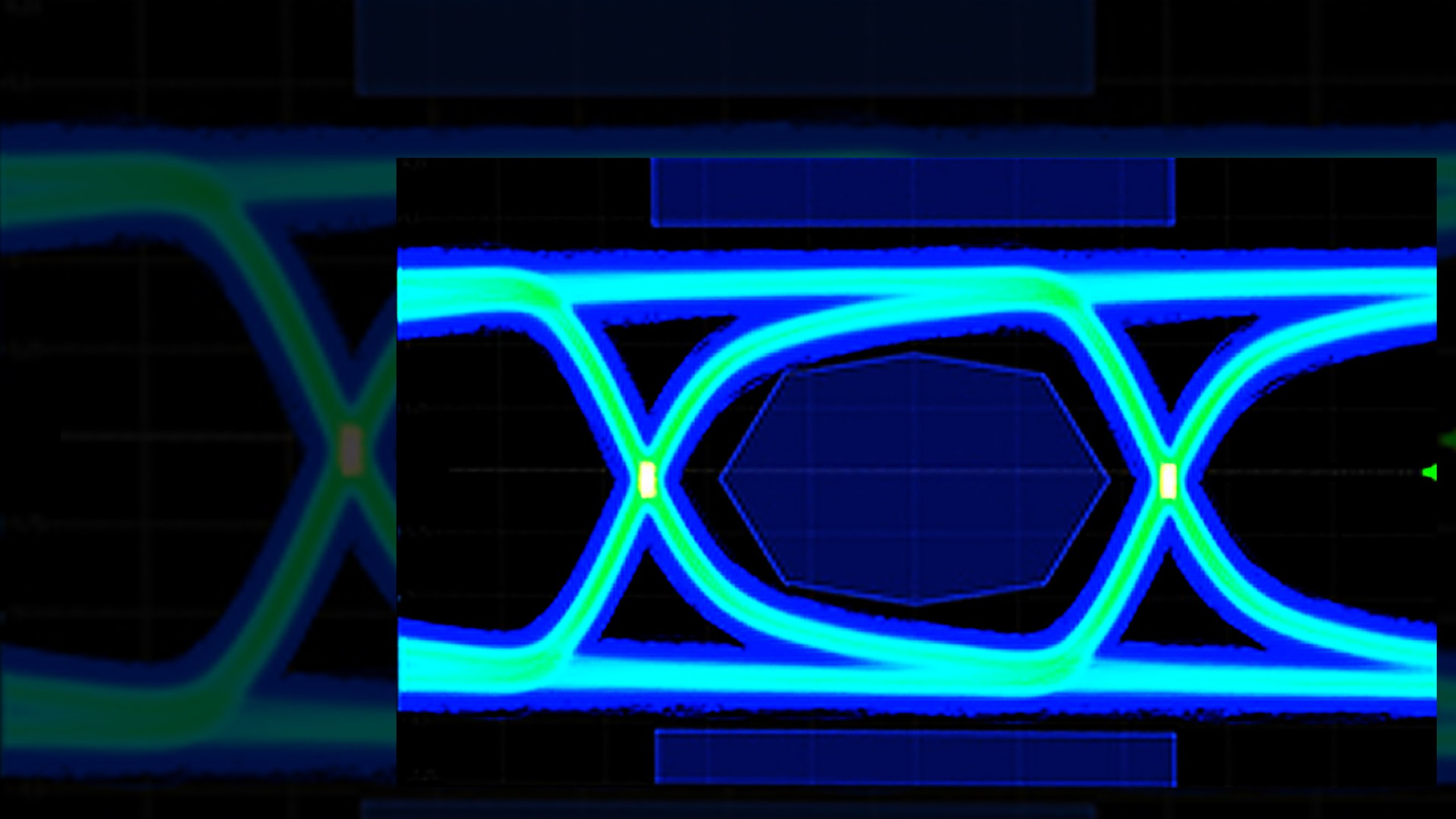

模板测试
模板生成
高级（用户可配置，基于硬件）
逻辑分析仪 (MSO) 功能
数字输入通道
16
MSO存储深度
每通道的存储深度为100Mpts
MSO带宽
400MHz
MSO采样率
每通道的采样率为5Gsample/s
MSO输入阻抗
100k||4pF
并行总线
最多4个
通用数据
尺寸
宽x高x深
427mm×249mm×204mm
(16.81in×9.8in×8.03in)
重量
无选件，标称值
8.6kg(18.96lb)
显示屏
10.4`LCTFT彩色触摸屏，
1024像素×728像素(XGA)
接口
1Gbit/sLAN、4×USB2.0、GPIB（选件）、DVI（用于外部监视器）、外部触发、触发输出
操作系统
Windows
同系列型号
型号
带宽
通道
采样率
最大存储深度
MSO选件
开始时间：
R&S®RTE1022

订单号码1326.2000.22
200MHz
2
5Gsample/s
200Mpts
16个数字通道
€7,070
R&S®RTE1024

订单号码1326.2000.24
200MHz
4
5Gsample/s
200Mpts
16个数字通道
€8,380
R&S®RTE1032

订单号码1326.2000.32
350MHz
2
5Gsample/s
200Mpts
16个数字通道
€11,500
R&S®RTE1034

订单号码1326.2000.34
350MHz
4
5Gsample/s
200Mpts
16个数字通道
€14,800
R&S®RTE1052

订单号码1326.2000.52
500MHz
2
5Gsample/s
200Mpts
16个数字通道
€14,900
R&S®RTE1054

订单号码1326.2000.54
500MHz
4
5Gsample/s
200Mpts
16个数字通道
€19,200
R&S®RTE1102

订单号码1326.2000.62
1GHz
2
5Gsample/s
200Mpts
16个数字通道
€19,300
R&S®RTE1104

订单号码1326.2000.64
1GHz
4
5Gsample/s
200Mpts
16个数字通道
€24,000
R&S®RTE1152

订单号码1326.2000.72
1.5GHz
2
5Gsample/s
200Mpts
16个数字通道
€22,300
R&S®RTE1154

订单号码1326.2000.74
1.5GHz
4
5Gsample/s
200Mpts
16个数字通道
€27,500
R&S®RTE1202

订单号码1326.2000.82
2GHz
2
5Gsample/s
200Mpts
16个数字通道
€22,600
R&S®RTE1204

订单号码1326.2000.84
2GHz
4
5Gsample/s
200Mpts
16个数字通道
€29,700
