R&S®NGC100 电源系列

紧凑易用

目标应用

工程实验室
生产测试
教学
维修

主要特点

三种型号，可提供一个、两个或三个输出通道
最大输出功率：100 W
每个通道的最大输出电压为32 V；串联操作中可实现更高电压
输出电流高达3 A/5 A/10 A（取决于输出通道的数量）；并联操作中可提供更大的电流
线性后级调整，确保低残余纹波和噪声

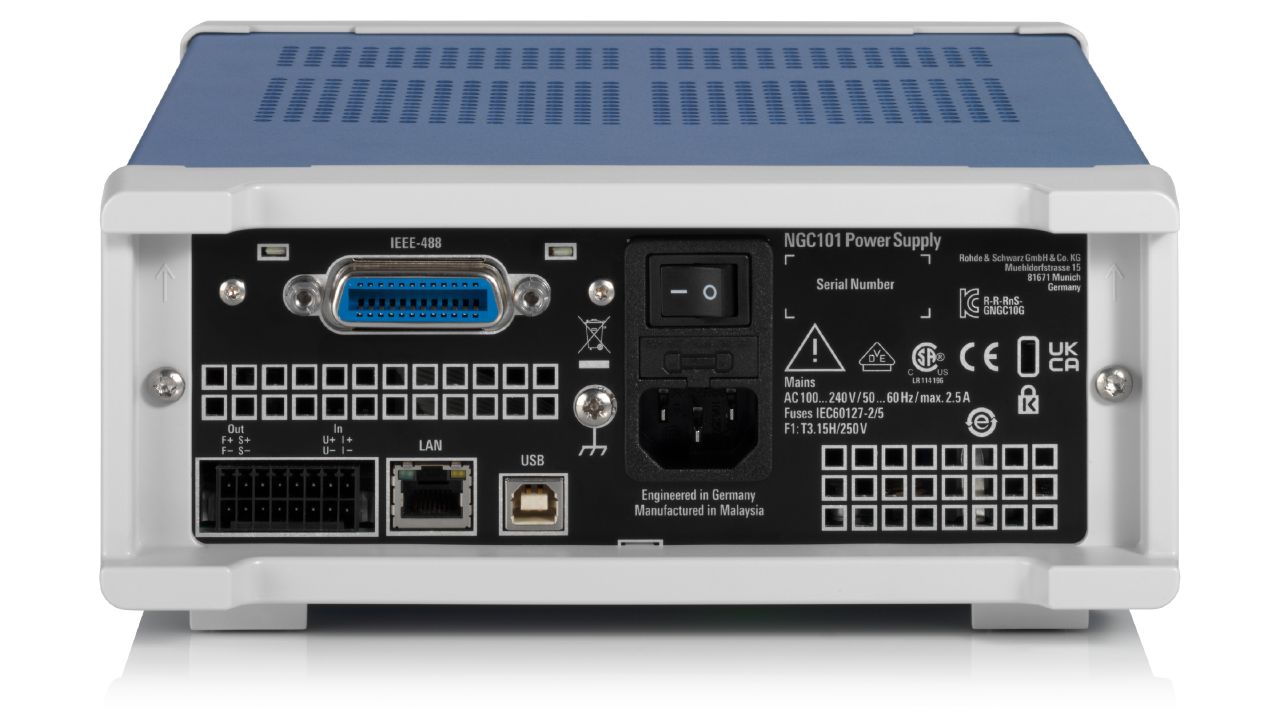

标配USB/LAN接口，特殊型号额外配备IEEE-488 (GPIB)接口

仪器接口

USB:

使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。
TCP-IP:

该仪器配备了以太网接口。通过该接口可以连接到局域网 (LAN)。
IEEE-488:

该仪器配备了IEEE-488接口 (也称为通用接口总线 (GPIB))。该总线被广泛用于控制实验室内的仪器。
USB闪存盘:

仪器配备通用串行总线 (USB) 上行接口，用于连接USB闪存盘。
屏幕:

可在幕综合显示屏上 (3.5 inch 至 12.1 inch) 上显示设置和结果等。

特性优点

######在多种操作条件下提供最大输出功率 **灵活的功率组合** 在多种操作条件下获取最大功率。这款电源系列不同于单量程电源，可以在整体功率限制范围内提供不同的电压和电流组合。
######模拟真实场景 **具有EasyArb功能** EasyArb功能生成复杂的时变输出电压或电流序列，可以在设计过程的早期阶段模拟电源子系统的正常行为，或者模拟电源问题以验证被测设备设计。EasyArb功能可以生成时变输出电压和电流序列，驻留时间低至10ms。

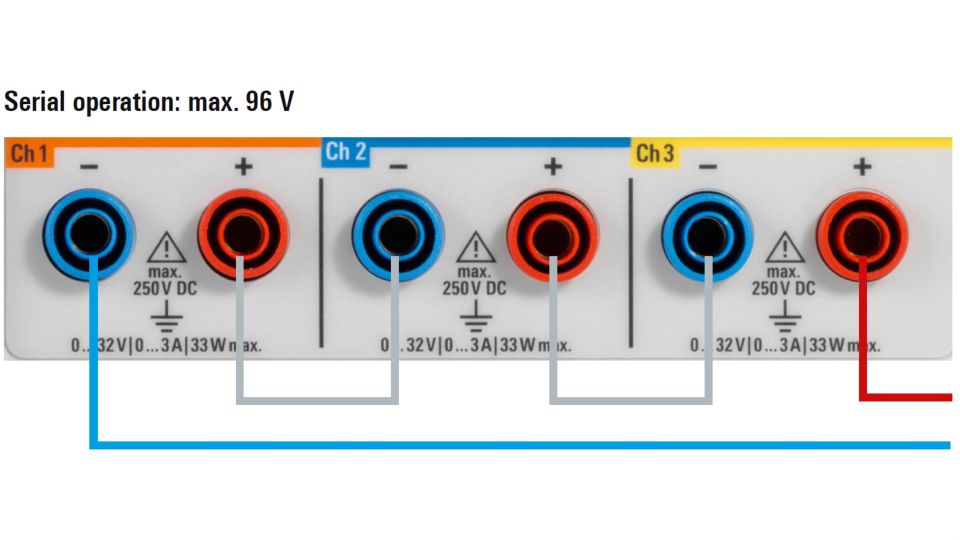

######提供更高的电流和电压 **并联和串联操作** 双通道和三通道型号的所有输出均相互隔离，保证优越的灵活性。通道可以单独使用，也可以串联以提供最大96V的电压，或者并联以提供最大10A的电流。通道完全电位隔离，因此能够连接在一起为平衡电路供电，无需考虑接地问题。
######记录测量值 **分辨率达到毫秒级** 进行长期监测、检查测试装置和重复测试条件以便分析电源行为或优化功耗时，数据记录至关重要。R&S®NGC100电源同时记录所有输出在一段时间内的电压和电流测量结果，最大采集率高达1000samples/s。带有时间戳的数据可轻松导出为CSV文件以用于分析、报告和存档。
######控制浪涌电流 **具有EasyRamp功能** 为了控制浪涌电流，部分测试装置需要确保电压持续上升而不是急速增加。借助EasyRamp功能，可在10ms到10s时间内持续增加输出电压。
######创建上电序列 **具有输出延迟** 以一定的延迟单独开启每个通道，以满足使用多个电压并需要特定上电序列的先进微控制器的要求。

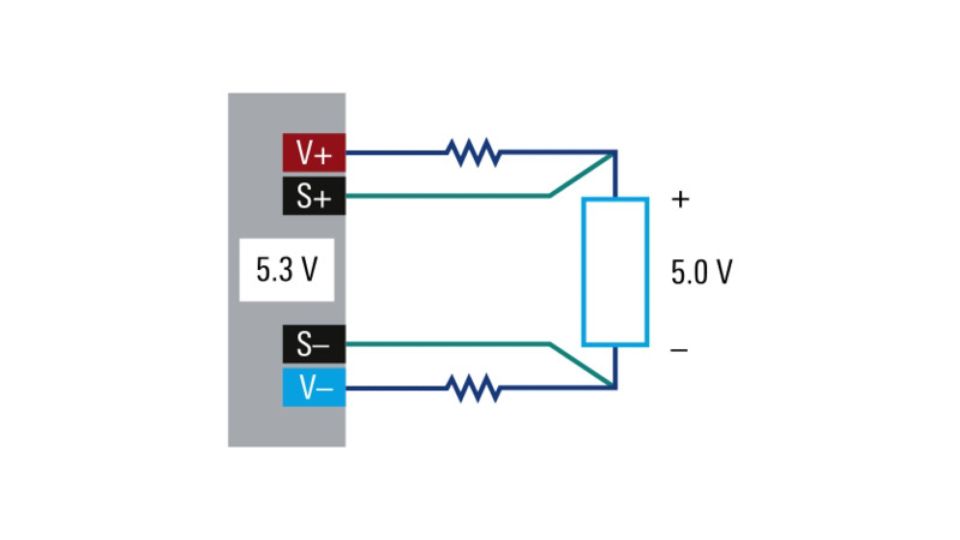

######补偿电压降 **使用远端回读功能** 通过远端回读改善电压调节特性和测量精度。直接在被测设备输入端而非电源端调节输出电压。远端回读功能可以补偿电源引线上的电压降，特别是在大电流应用中。R&S®NGC100电源为每个输出通道都提供远端回读连接。
######启动仪器功能 **具有外部触发** 外部触发信号(TTL)馈入电源后面板上的电压接口，能够启动任意波功能、激活/禁用输出延迟或者激活数据记录。
######直接控制输出电压 **具有模拟控制接口** 直接快速地控制输出电压。0V至10V的外部模拟电压或4mA至20mA的电流可以控制输出，输入比例为0至100%。 控制电压和输出之间采用电位隔离，简化了连接，即使在浮地电路应用中也能维护用户安全。

规格

电气参数

输出通道数

1/2/3

总输出功率

最大100W

每个通道的最大输出功率

100W/50W/33W

每个通道的输出电压

0V至32V

每个通道的最大输出电流

10A/5A/3A

电压纹波与噪声（20Hz至20MHz）

R&S®NGC101：<1mV(RMS)
R&S®NGC102/103：<450µV(RMS)

电流纹波与噪声（20Hz至20MHz）

R&S®NGC101：<1.5mA(RMS)（测量值）
R&S®NGC102/103：<1mA(RMS)（测量值）

负载恢复时间（在设置电压的±20mV范围内，负载变化10%至90%）

<1ms（测量值）

电压编程分辨率

1mV

电流编程分辨率

<1A：0.1mA（R&S®NGC101：0.5mA）
≥1A：1mA

输出测量

电压回读分辨率

1mV

电流回读分辨率

<1A：0.1mA（R&S®NGC101：0.5mA）≥1A：1mA

电压回读精度±（输出的%+偏移量）

<0.05%+2mV

电流回读精度±（输出的%+偏移量）

典型值<0.05%+4mA（R&S®NGC101：典型值<0.15%+10mA）

特殊功能

测量功能

电压、电流、功率、能量

保护功能

OVP、OCP、OPP、OTP

FuseLink功能

●

开机时保险丝延迟

●

感应补偿功能

●

吸收模式

-

顺序输出

●

外部触发

●

任意函数

●(EasyArb)

模拟/调制接口

●

数据记录

●

显示屏和接口

显示屏

3.5`QVGA

后面板连接

采用每通道4线连接器插头块

远程控制接口：标配

USB、LAN；R&S®NGC100-G型号配有IEEE-488(GPIB)

通用数据

尺寸（宽×高×深）

222mm×97mm×291mm

重量

2.6kg

机架安装

R&S®HZC95选件

选件

机床适配器

产品描述

R&S®HZC95
订单号码5800.2054.02

19"机架适配器，2HU，适用于R&S®NGE100B/NGC100/NPA和R&S®HMC系列
