R&S®NGA100 电源系列
线性。准确。实惠。
目标应用
  • 研发
  • 制造
  • 兼容物联网 (IoT) 和低功耗设计
  • 一般用途和教育用途
主要特点
  • 最大输出功率：80 W
  • 每个通道的最大电压：35 V 或 100 V
  • 每个通道的最大电流：2 A 或 6 A

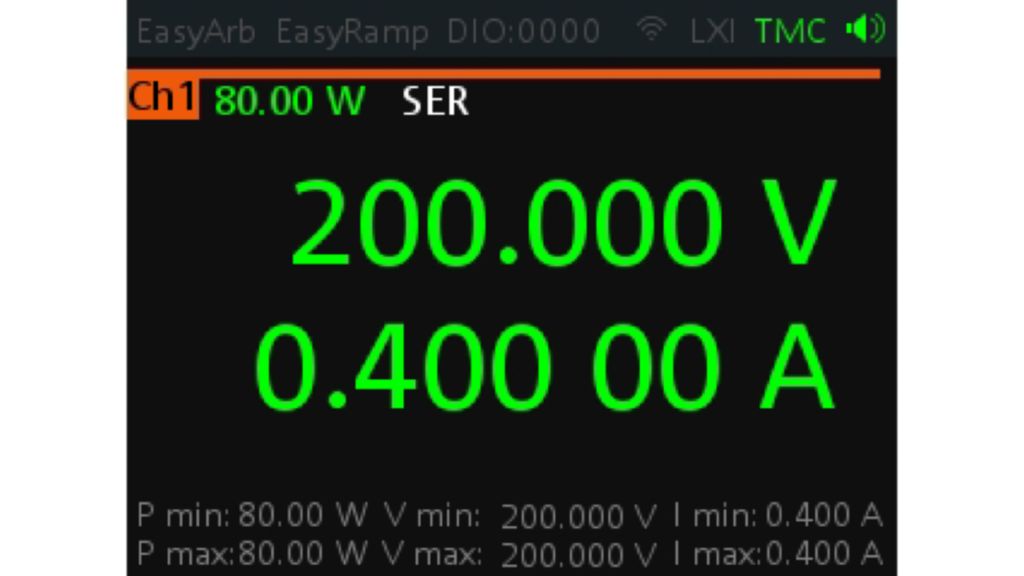

  • 借助通道融合功能，电压最高达 200 V（串联），电流最高达 12 A（并联）
  • 数据采集率为 10 sample/s
仪器接口

  • USB:

    使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。

  • TCP-IP:

    该仪器配备了以太网接口。通过该接口可以连接到局域网 (LAN)。

  • IEEE-488:

    该仪器配备了IEEE-488接口 (也称为通用接口总线 (GPIB))。该总线被广泛用于控制实验室内的仪器。

  • USB闪存盘:

    仪器配备通用串行总线 (USB) 上行接口，用于连接USB闪存盘。

  • 屏幕:

    可在幕综合显示屏上 (3.5 inch 至 12.1 inch) 上显示设置和结果等。

  • 触摸屏:

    用户摸可屏以通过使用专用笔和/或手指来触摸屏幕，以控制仪器。

特性优点
规格
电气参数
输出通道数
R&S®NGA101、R&S®NGA141；
1
R&S®NGA102、R&S®NGA142；
2
总输出功率
R&S®NGA101、R&S®NGA141；
最大40W
R&S®NGA102、R&S®NGA142；
最大80W
每个通道的最大输出功率
40W
每个通道的输出电压
R&S®NGA101、R&S®NGA102；
0V至35V
R&S®NGA141、R&S®NGA142；
0V至100V
每个通道的最大输出电流
R&S®NGA101、R&S®NGA102；
6A
R&S®NGA141、R&S®NGA142；
2A
电压纹波与噪声（20Hz至20MHz）
R&S®NGA101、R&S®NGA102；
<0.5mV(RMS)，
<10mV（峰间）（测量值）
R&S®NGA141、R&S®NGA142；
<1.5mV(RMS)，
<20mV（峰间）（测量值）
电流纹波与噪声（20Hz至20MHz）
<500μA(RMS)（测量值）
负载恢复时间（在额定电压的0.2%范围内，负载变化10%至90%）
R&S®NGA101、R&S®NGA102；
<100μs（测量值）
R&S®NGA141、R&S®NGA142；
<50μs（测量值）
电压编程分辨率
1mV
电流编程分辨率
1mA
输出测量
电压回读分辨率
1mV
电流回读分辨率
100μA（电流<200mA：1µA）
电压回读精度±（输出的%+偏移量）
R&S®NGA101、R&S®NGA102；
<0.02%+5mV
R&S®NGA141、R&S®NGA142；
<0.02%+10mV
电流回读精度±（输出的%+偏移量）
<0.03%+500μA
特殊功能
测量功能
电压、电流、功率
保护功能
OVP、OCP、OPP、OTP
FuseLink功能
R&S®NGA102、R&S®NGA142；
●
保险丝延迟时间
●
感应补偿功能
●
吸收模式
-
顺序输出
-
触发输入/输出
配备R&S®NGA-K103
●
任意函数
仅通道1
●(EasyArb)
模拟/调制接口
-
数据记录
●（标配）
显示屏和接口
显示屏
3.5`/QVGA
后面板连接
8引脚连接器插头块（输出，远程感应）
远程控制接口
标配
USB-TMC、USB-CDC（虚拟COM）
标配
LAN
配备R&S®NGA-K102
WLAN
通用数据
机架安装
222mm×97mm×448mm
(8.74in×3.82in×17.64in)
重量
R&S®NGA101；
6.6kg(14.5lb)
R&S®NGA141；
6.9kg(15.2lb)
R&S®NGA102；
7.0kg(15.4lb)
R&S®NGA142；
7.3kg(16.1lb)
机架安装
R&S®HZN96，可以容纳两台仪器
19`，2HU
同系列型号
型号
输出通道数
最大输出功率
每个通道的输出电压
每个通道的输出电流
R&S®NGA101
1
40W
0V至35V
0A至6A
R&S®NGA141
1
40W
0V至100V

0A至2A
R&S®NGA102
2
80W
0V至35V
0A至6A
R&S®NGA142
2
80W
0V至100V

0A至2A
