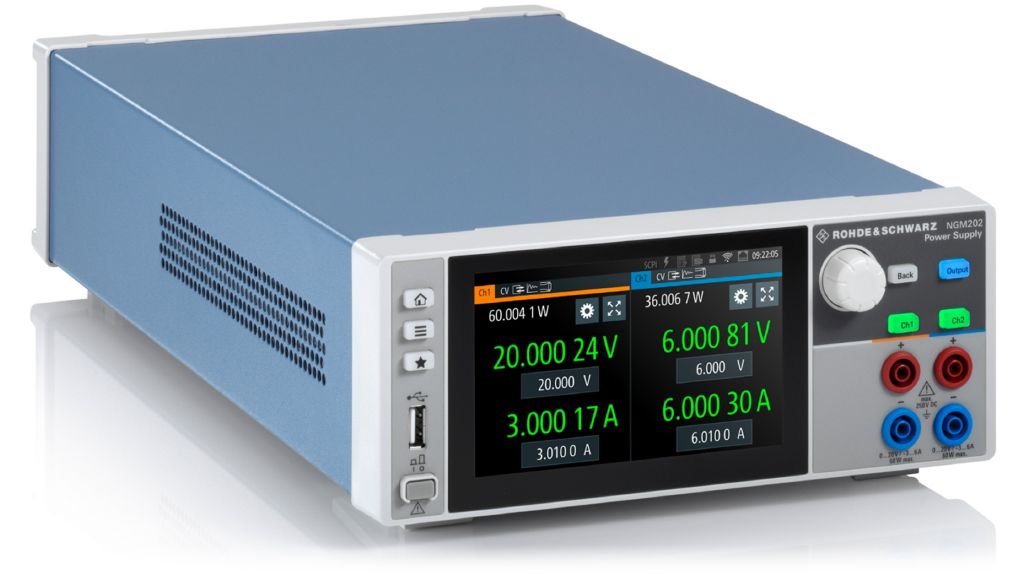

R&S®NGM200 电源系列
一流的速度与精度
目标应用

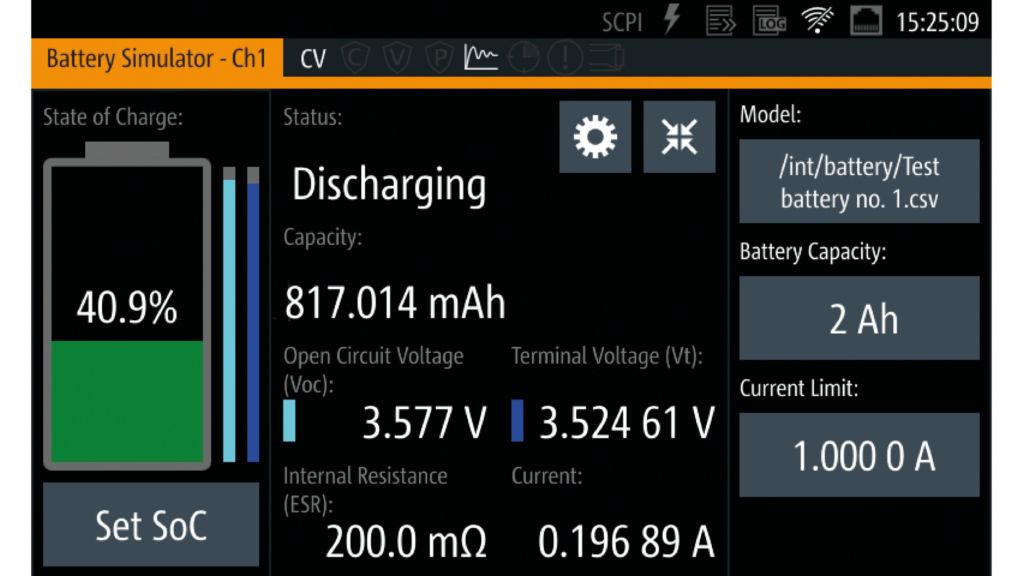

  • 电池测试
  • 功耗测试
  • 模拟电压跌落
  • 敏感供电设计
主要特点
  • 最大输出功率：120 W
  • 每个通道的电压：0 V 至 20 V
  • 每个通道的最大电流：6 A
  • 分辨率可达 1 µV/10 nA
  • 500 ksample/s 快速数据记录

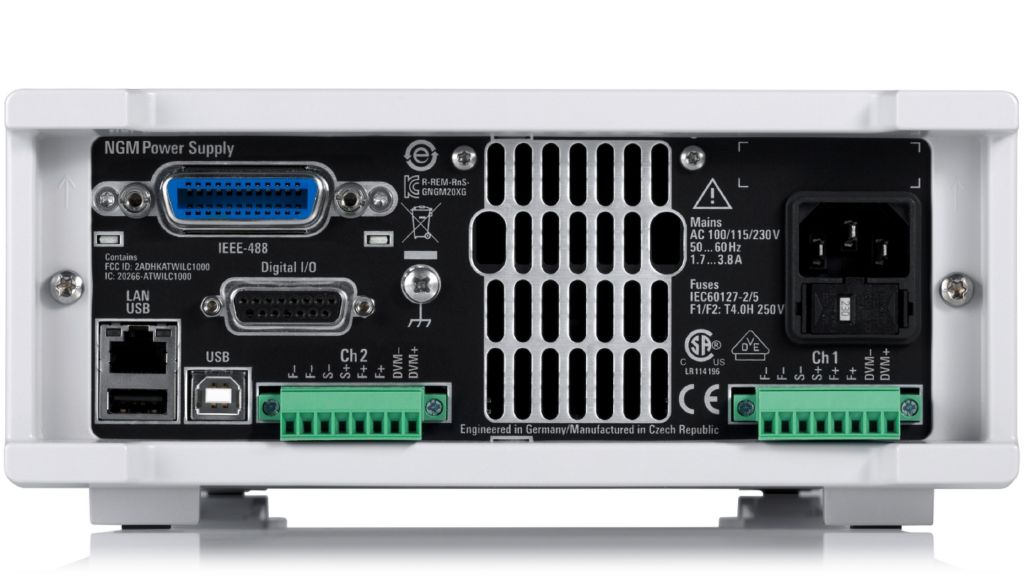

仪器接口

  • USB:

    使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。

  • TCP-IP:

    该仪器配备了以太网接口。通过该接口可以连接到局域网 (LAN)。

  • IEEE-488:

    该仪器配备了IEEE-488接口 (也称为通用接口总线 (GPIB))。该总线被广泛用于控制实验室内的仪器。

  • USB闪存盘:

    仪器配备通用串行总线 (USB) 上行接口，用于连接USB闪存盘。

  • 屏幕:

    可在幕综合显示屏上 (3.5 inch 至 12.1 inch) 上显示设置和结果等。

  • 触摸屏:

    用户摸可屏以通过使用专用笔和/或手指来触摸屏幕，以控制仪器。

特性优点
规格
电气参数
输出通道数
1/2
总输出功率
最大60W/120W
每个通道的最大输出功率
60W
每个通道的输出电压
0V至20V
每个通道的最大输出电流
≤6V：6A
>6V：3A
电压纹波与噪声（20Hz至20MHz）
<500µV(RMS)
<2mV（峰间）（测量值）
电流纹波与噪声（20Hz至20MHz）
<1mA(RMS)（测量值）

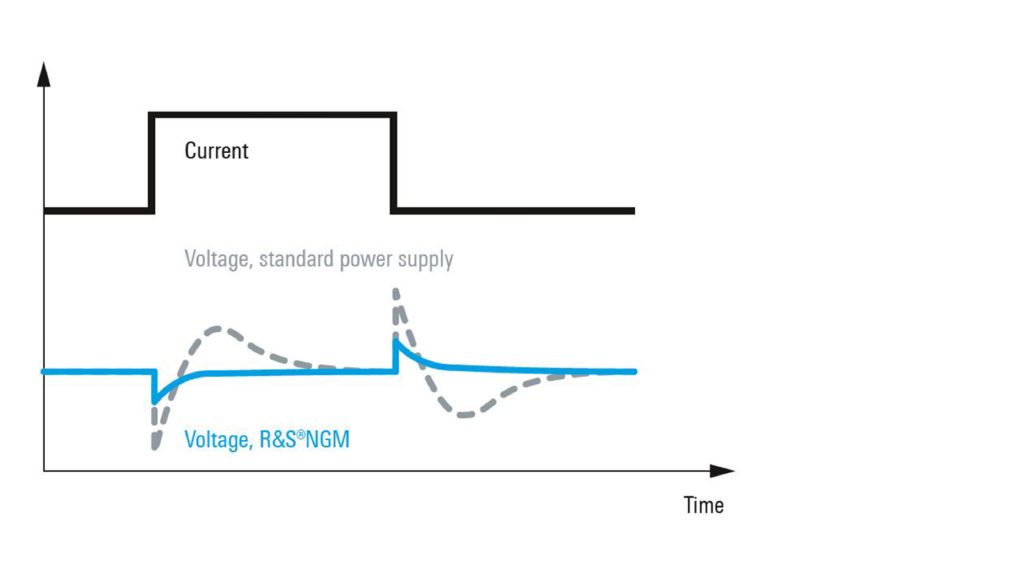

负载恢复时间（在设置电压的±20mV范围内，负载变化10%至90%）
<30µs
电压编程分辨率
1mV
电流编程分辨率
0.1mA
输出测量
电压回读分辨率
20V范围：20µV
5V范围：5µV
电流回读分辨率
10A范围：20µA
1A范围：2µA
100mA范围：200nA
10mA范围：20nA
电压回读精度±（输出的%+偏移量）
20V范围：<0.02%+2mV
5V范围：<0.02%+500µV
电流回读精度±（输出的%+偏移量）
10A范围：<0.05%+2.5mA
1A范围：<0.05%+1mA
100mA范围：<0.05%+100µA
10mA范围：<0.05%+15µA
特殊功能
测量功能
电压、电流、功率、能量
保护功能
OVP、OCP、OPP、OTP
FuseLink功能
●
开机时保险丝延迟
●
感应补偿功能
●
吸收模式
●
顺序输出
●
触发输入/输出
●
任意函数
●(QuickArb)
模拟/调制接口
-

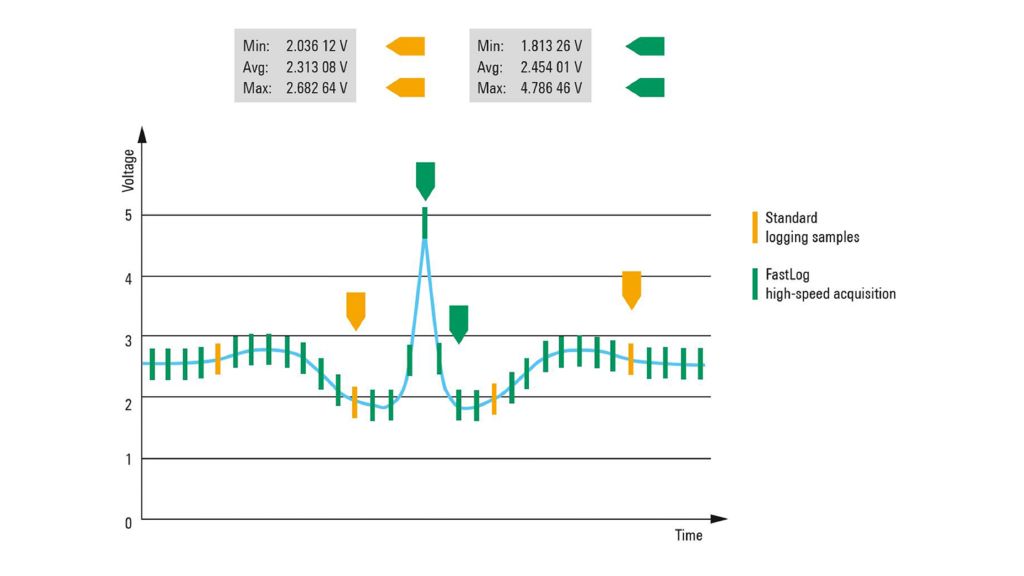

数据记录
●（标配和FastLog）
显示屏和接口

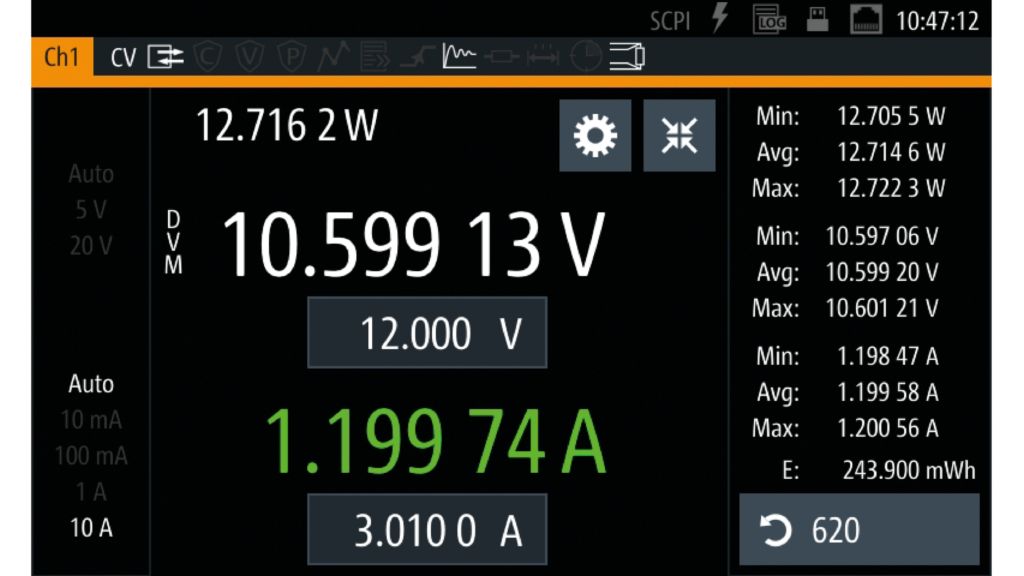

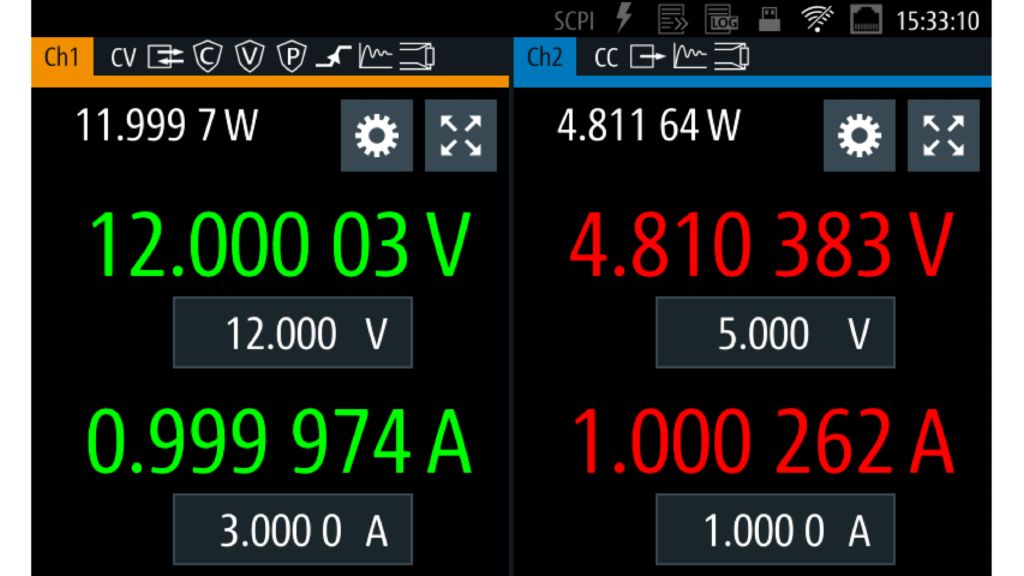

显示屏
TFT5`800像素x480像素WVGA触摸屏

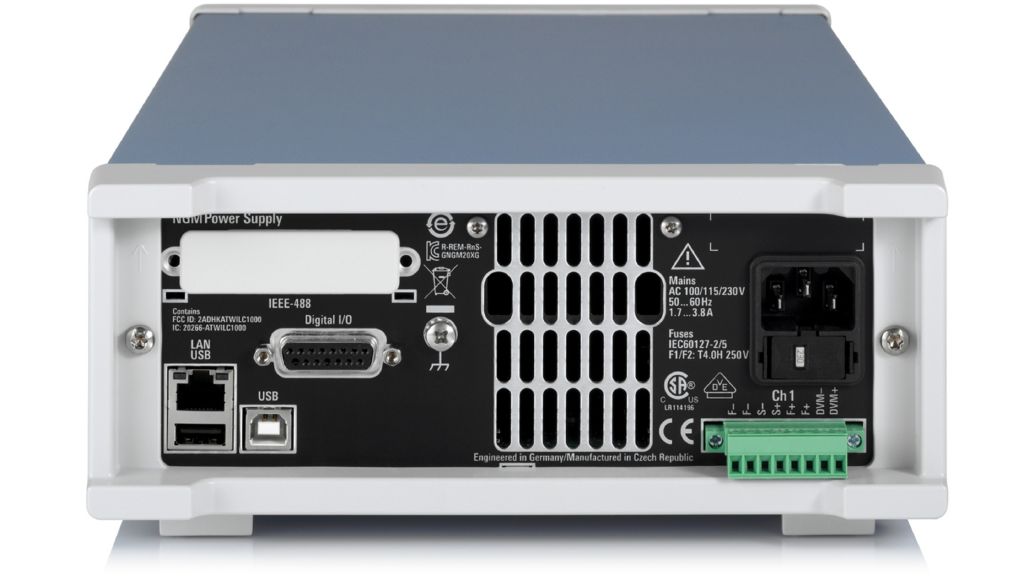

后面板连接
采用每通道4线连接器插头块
远程控制接口：标配
USB、LAN
远程控制接口：可选
WLAN、IEEE-488(GPIB)
通用数据
尺寸（宽×高×深）
222mm×97mm×436mm
重量
7.2kg/7.4kg
机架安装
R&S®HZN96选件
同系列型号
型号
输出通道数
最大输出功率
每个通道的输出电压
每个通道的输出电流
R&S®NGM201
1
60W
0V至20V
≤6V：0A至6A
>6V：0A至3A
R&S®NGM202
2
120W
0V至20V
≤6V：0A至6A
>6V：0A至3A
