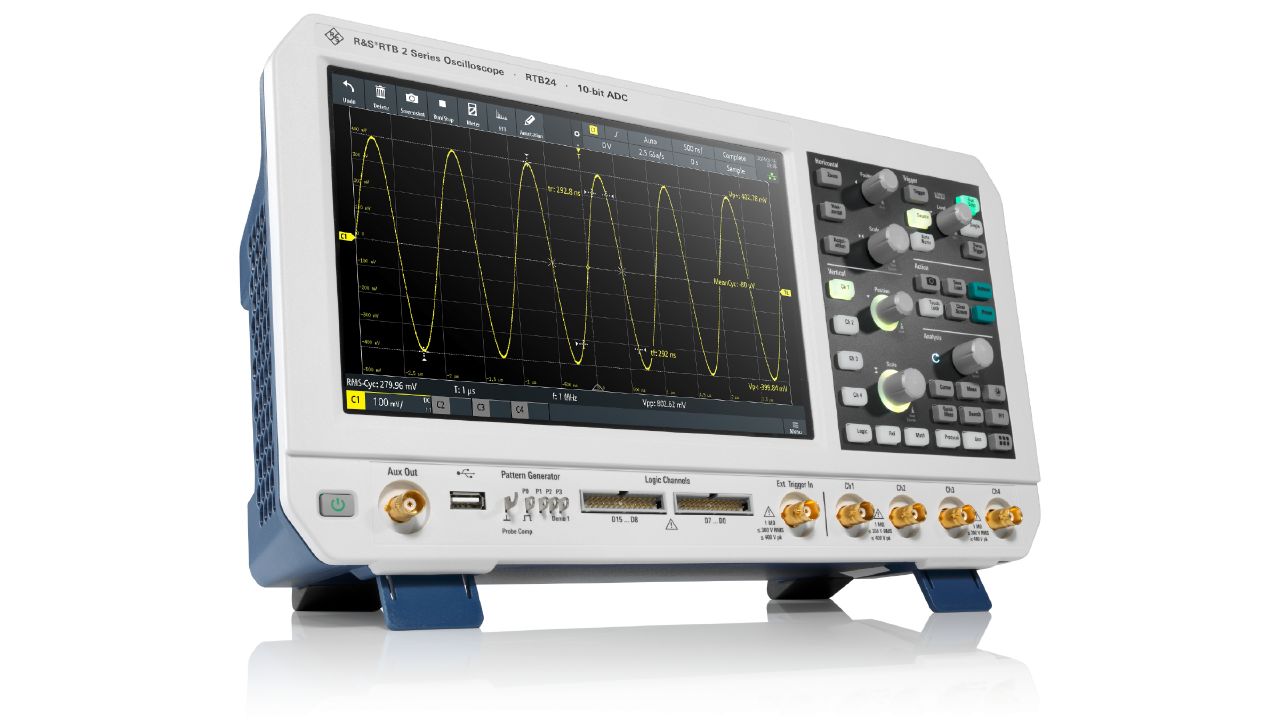

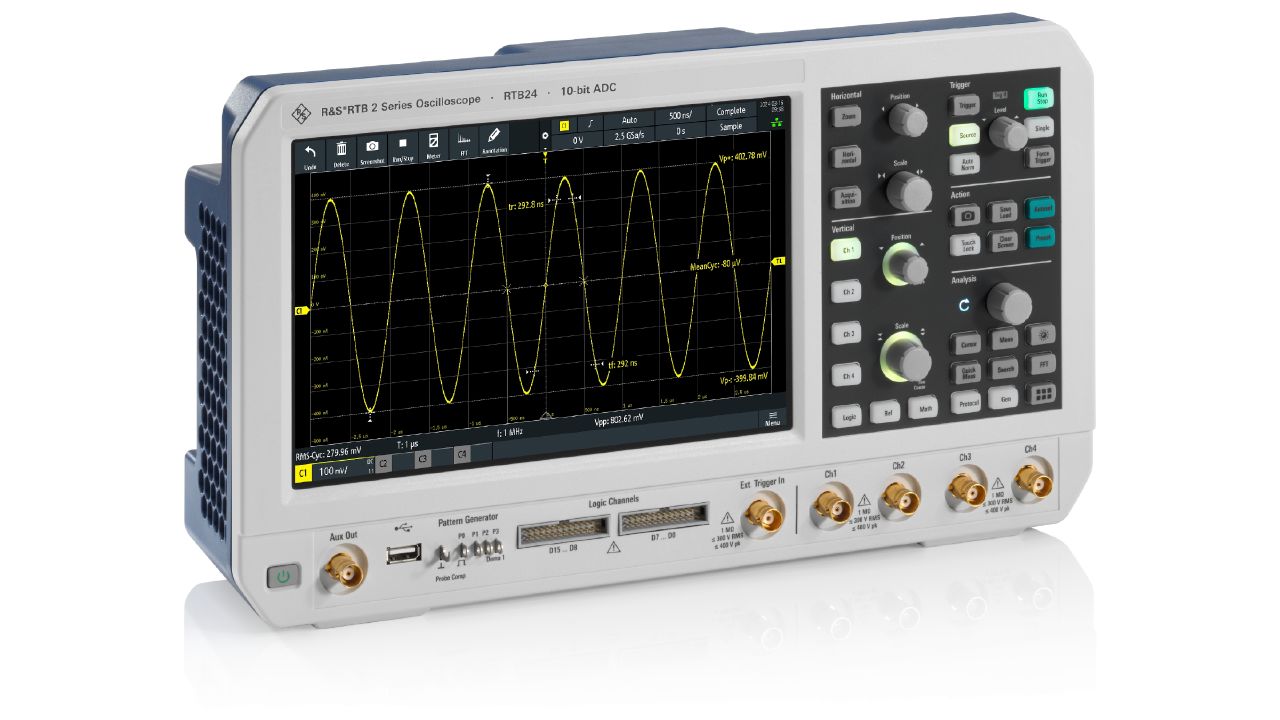

R&S®RTB 2 示波器

“十”力钜献，轻松应对日常任务

目标应用

研发故障排查
教学
生产测试和维修
电子爱好者

主要特点

带宽：70 MHz 至 300 MHz
采样率：最大 2.5 Gsample/s
存储深度：最大 20 Msample
ADC 分辨率：10 位
显示屏：10.1" 电容式触摸屏

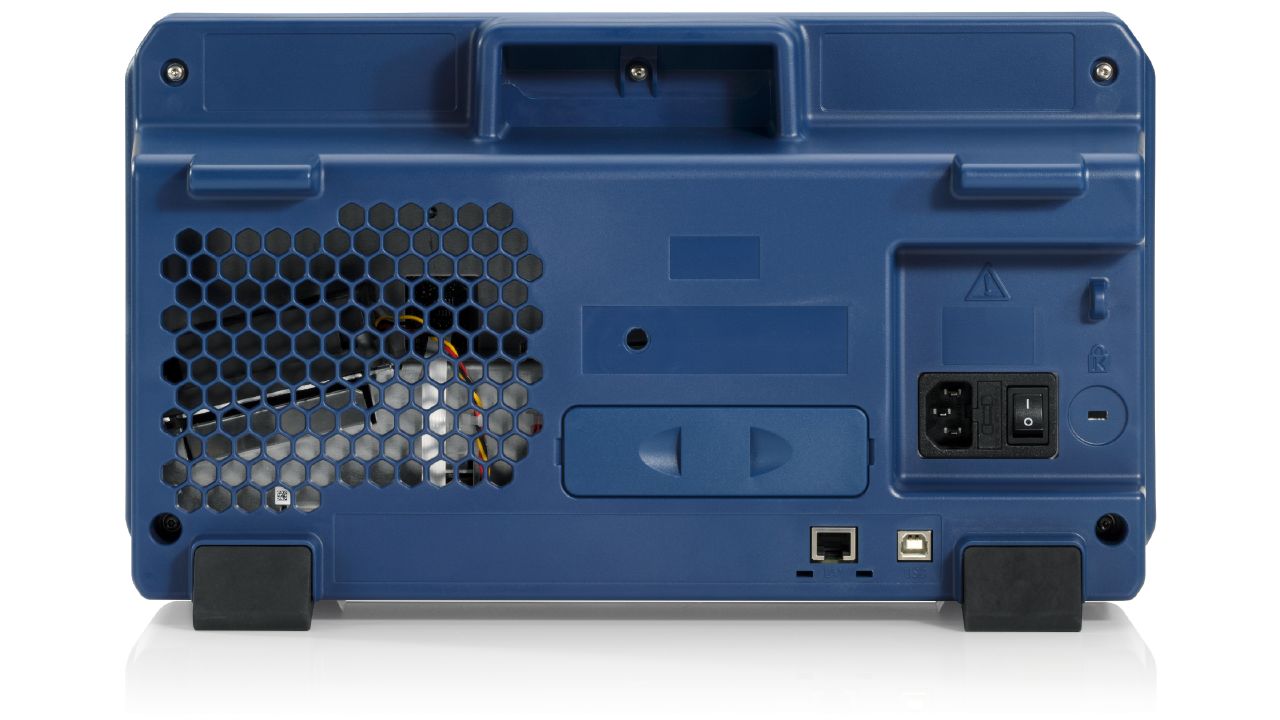

仪器接口

USB:

使用带有标准B型插头的USB电缆，可通过通用串行总线 (USB) 将仪器连接到计算机。
LabVIEW:

可以使用National Instruments的LabVIEW软件来控制该仪器。
屏幕:

可在幕综合显示屏上 (3.5 inch 至 12.1 inch) 上显示设置和结果等。
触摸屏:

用户摸可屏以通过使用专用笔和/或手指来触摸屏幕，以控制仪器。
Kensington:

可使用Kensington锁来锁定仪器。

R&S®RTB 2 系列示波器“十”力非凡，它采用智能操作理念，是适合学生、业余爱好者、技术人员和工程师的理想通用工具。R&S®RTB 2 系列是 R&S®RTB2000 高性能示波器的升级产品，具有 10 位 ADC、10 Msample 存储深度和 10.1" 触摸屏。

R&S®RTB 2 系列还包含一个集成式任意波形发生器，并具备历史和分段存储功能。所有 RTB 2 型号都支持 MSO 升级，连接合适的探头后即可使用多达 16 个附加数字通道。

这款示波器的垂直分辨率是标准 8 位 ADC 的四倍，能够始终保持高采样率。示波器具备同类产品中的最大显示屏和最高分辨率，提供各种各样的功能，非常适合大学实验室、嵌入式设计开发过程中的故障排除以及生产和维修部门。

R&S®RTB 2 系列是保证测量准确可靠的理想之选。

特性优点

信号分析：快速获取结果 可查看存在于大信号中的小信号细节 R&S®RTB2000 使用罗德与施瓦茨设计的 10 位模数转换器，与传统 8 位模数转换器相比，精度提升 4 倍。分辨率越高，波形越清晰，进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时，在单次捕获中，需要同时测量开关设备开启和关断时的电压。
在全带宽下采集时间更长 10 Msample（标配）；20 Msample（交织模式） R&S®RTB2000 提供一流的存储深度：每个通道的存储深度达到 10 Msample，在交织模式下存储深度可达 20 Msample。这是同类示波器的 10 倍。用户可以在高采样率下捕获更长的采集序列，以便获得更详细的分析结果，例如分析开关电源的瞬态响应。
分段存储 160 Msample，带历史功能 R&S®RTB-K15 选件带有深分段存储功能，能分析较长观测时间的信号序列。可以在几秒或几分钟内捕获有通信间隔的协议信号（例如 I²C 或 SPI）。由于分段长度可调，因此 160 Msample 的存储深度能得到最优的利用。在历史模式下，160 Msample 最大分段存储深度存储的所有波形都可用于进一步分析。
使用混合信号示波器选件进行逻辑分析 16 个附加数字通道 使用 R&S®RTB-B1 选件，R&S®RTB2000 可升级为具有 16 个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。例如，可以使用光标测量很方便地确定模数转换器输入输出之间的延迟。
波形和码型发生器 生成模拟和数字激励 R&S®RTB-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育以及硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出任意波形以及 4 位信号码型。波形和码型可以 CSV 文件形式导入，也可从示波器波形中复制。可使用预定义码型，比如 I2C、SPI、UART 以及 CAN/LIN。
数字电压表 测量并显示电势 R&S®RTB2000 在每个通道上设有 3 位电压表 (DVM) 和 6 位频率计，可实现同步测量。标配测量功能包括 DC、AC + DC (RMS) 和 AC (RMS)。
频率分析模式 有些故障难以察觉，这通常是因为时间和频率信号之间的相互作用。只要按下按钮，输入中心频率和频率范围，即可激活 R&S®RTB2000 的 FFT 功能。R&S®RTB2000 示波器具有强大的 FFT 功能，可分析最长达 128 kpoints 的信号。其他实用功能包括光标测量和频域自动设置。
模板测试模式 模板测试能快速显示特定信号是否在规定的容差范围内。此类测试使用合格/不合格评估统计数据，评估被测设备 (DUT) 的质量和稳定性，并且快速确定信号异常和意外结果。当模板被违规时，测量停止。R&S®RTB2000 的 AUX-OUT 连接器将在每次模板违规时生成一次脉冲输出。此脉冲输出可用于触发测量设置中的操作。
适用于教学实验室 在教学实验室中，R&S®RTB2000示波器是指导学生使用示波器进行测量的理想选择。这款示波器将易用性概念与先进技术相结合，而且价格实惠。10.1英寸高分辨率大屏幕能清晰显示每个信号细节，一台仪器，多人共享。借助便捷灵活的屏幕注释工具，可以高效地创建报告。

规格

垂直系统

模拟通道

R&S®RTB2002；R&S®RTB2004；

2；4

数字通道（可选）

带宽(-3dB)

R&S®RTB2002/2004（配有R&S®RTB-B2x1、R&S®RTB-B2x2和R&S®RTB-B2x3选件）

70MHz、100MHz、200MHz、300MHz

上升时间

R&S®RTB2002/2004（配有R&S®RTB-B2x1、R&S®RTB-B2x2和R&S®RTB-B2x3选件）

5ns、3.5ns、1.75ns、1.15ns

输入阻抗

1MΩ±2%，9pF±2pF（测量值）

输入灵敏度

所有范围内均支持最大带宽

1mV/div至5V/div

ADC分辨率

10位，高分辨率采样最高达16位

DC增益精度

偏移和位置=0，自校后，最大工作温度变化为±5°C

输入灵敏度>5mV/div：全量程的±1.5%
输入灵敏度≤5mV/div：全量程的±2%

采集系统

实时采样率

1.25Gsample/s；2.5Gsample/s（交织模式）

采集存储

标配；配备R&S®RTB-K15选件

10Msample；20Msample（交织模式）；
160Msample分段存储

最大波形捕获率

50000波形/秒
（在快速分段存储模式下可达300000）

水平系统

时基范围

在1ns/div至500s/div范围内可选

准确度（交付/校准后）

±2.5ppm

通道间偏移

最大800ps（测量值）

通道去偏移

±500ns

触发系统

标配触发类型

边沿，宽度，视频（PAL，NTSC，SECAM，PAL-M，SDTV576i，HDTV720p，HDTV1080i，HDTV1080p），码型，Line，串行总线

可选触发类型

I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN

触发灵敏度

直流、交流、低频抑制

输入灵敏度>5mV/div：<0.8div（测量值）；
2mV/div≤输入灵敏度<5mV/div：<1.5div（测量值）；
输入灵敏度<2mV/div：<2div（测量值）

所有输入灵敏度高频抑制

<1div（测量值）

分析和测量功能

自动测量

光标测量

波形数学运算

5个叠加运算公式（加法、减法、乘法、除法、平方、平方根、绝对值、倒数、逆运算、常用对数、自然对数、导数、积分、低通、跟踪单极+双极周期、频率、脉冲宽度、占空比）

模板测试

模板生成

初级（信号模板容许偏差）

历史和分段存储

分段数

最多13107个

协议触发和解码

支持的协议

I2C，SPI，UART/RS-232/RS-422/RS-485，CAN，LIN

波形发生器

分辨率

14位

采样率

250Msample/s

幅度

高阻抗；50Ω

20mV至5V(Vpp)；10mV至2.5V(Vpp)

DC偏移

高阻抗；50Ω

±2.5V；±1.25V

任意波形

采样率；存储深度

最大10Msample/s；16kpoints

逻辑分析仪 (MSO) 功能

数字输入通道

MSO存储深度

每通道的存储深度为10Msample

MSO带宽

300MHz（测量值）

MSO采样率

1.25Gsample/s

MSO输入阻抗

100kΩ±2%||~4pF（测量值），探头尖端

并行总线

最多2台

通用数据

尺寸

宽×高×深

390mm×220mm×152mm
(15.4in×8.66in×5.98in)

重量

2.5kg(5.5lb)

显示屏

10.1`WXGATFT彩色显示屏（1280像素×800像素）

接口

支持MTP协议的USB主端口，USB设备端口，LAN，支持远程显示和操作的强大Web服务器功能

操作系统

嵌入式

同系列型号

型号

带宽

通道

采样率

最大存储深度

MSO选件

R&S®RTB2002

订单号码1333.1005.02

70MHz

2.5Gsample/s

20Mpts

16个数字通道

R&S®RTB2004

订单号码1333.1005.04

70MHz

2.5Gsample/s

20Mpts

16个数字通道
